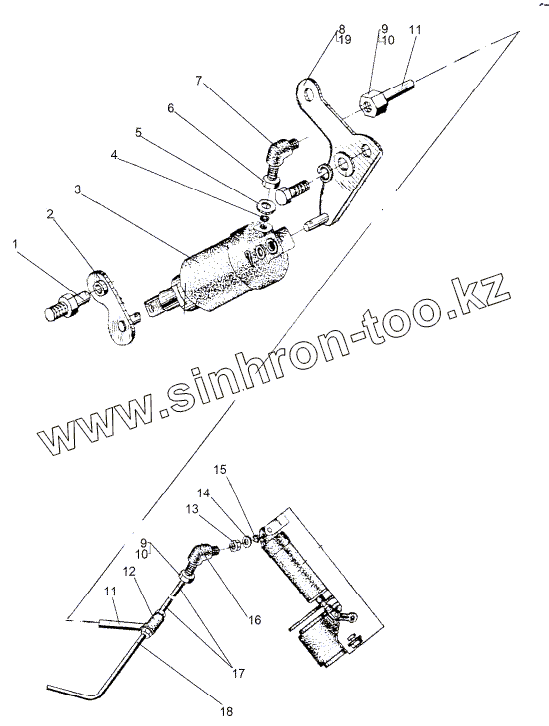

Каталог запасных частей к технике: МЗКТ-8006. Установка агрегатов моторного тормоза

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

10

11

11

12

13

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	509-3570196		Ось
2	6923-3570190		Рычаг
3	100-3570110		Цилиндр
4	0000-3506717		Кольцо 008-011-19-2-2
5	375600		Шайба 10
6	250513		Гайка М10х1-6Н
7	402717		Угольник
8	6923-3570184-10		Кронштейн
9	401120		Гайка накидная
10	379277		Муфта конусная 6
11	8006-3506219		Трубопровод
12	379537		Тройник
13	374614		Гайка М12х1,5-5Н6Н
14	375818		Шайба 12
15	0000-1310719		Кольцо 010-014-25-2-2
16	402737		Угольник
17	8006-3506216		Трубопровод
18	8006-3506214		Трубопровод
19	6923-3570184		Кронштейн
