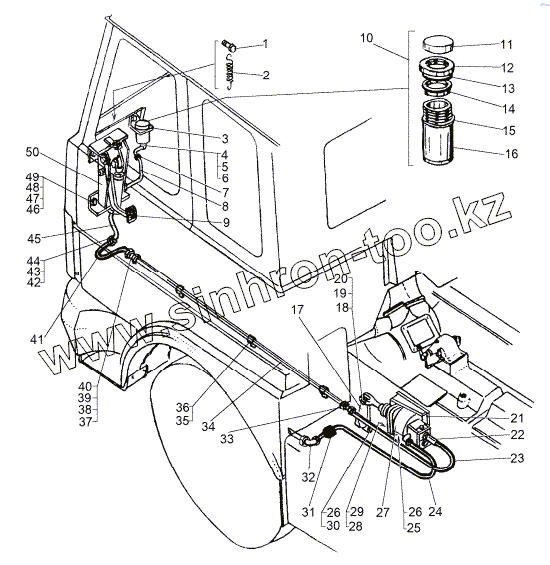

Каталог запасных частей к технике: МЗКТ-8006. Привод управления сцеплением
8006-1600004
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6923-1600005 | 6923-1600005 | Установка механизма управления сцеплением | |
| 6923-1600006 | 6923-1600006 | Установка усилителя пневмогидравлического | |
| 8006-1600004 | 8006-1600004 | Установка привода управления сцеплением | |
| 1 | 201422 | Болт М6-6gх25 | |
| 2 | 500-5001146 | Пружина-ограничитель | |
| 3 | 6923-1602164 | Кронштейн | |
| 4 | 379277 | Муфта конусная 6 | |
| 5 | 379737 | Угольник | |
| 6 | 401120 | Гайка накидная | |
| 7 | 535А-3724015 | Втулка резиновая | |
| 8 | 6923-1602136 | Трубопровод | |
| 9 | 5336-1602029 | Подушка педали | |
| 10 | 6923-1602250 | Бачок | |
| 11 | 6923-1602258 | Крышка | |
| 12 | 6923-1602262 | Гайка бачка | |
| 13 | 0000-1716753 | Кольцо 035-040-30-2-2 | |
| 14 | 6923-1602260 | Крышка | |
| 15 | 400405 | Кольцо Б45 | |
| 16 | 6923-1602252 | Корпус | |
| 17 | 6923-1609252-10 | Рычаг | |
| 18 | 252007 | Шайба 12 | |
| 19 | 258053 | Шплинт 4х25 | |
| 20 | 260089 | Палец 12х40 | |
| 21 | 6923-1609010-10 | Кронштейн | |
| 22 | 402720 | Угольник | |
| 23 | 547А-1721240 | Шланг | |
| 24 | 547А-1712400-10 | Шланг | |
| 25 | 370906 | Болт М10-6gх30 | |
| 26 | 252136 | Шайба 10 ОТ | |
| 27 | 69237-1609200 | Усилитель пневмогидравлический | |
| 28 | 250515 | Гайка М12х1,25-6Н | |
| 29 | 252137 | Шайба 12 ОТ | |
| 30 | 200317 | Болт М10-6gх45 | |
| 31 | 547А-1015045 | Втулка | |
| 32 | 379650 | Угольник | |
| 33 | 79092-5009069 | Переходник | |
| 34 | 6923-1602154 | Трубка | |
| 35 | 547А-3724872 | Втулка | |
| 36 | 315406 | Кляммер | |
| 37 | 535Б-3506379-01 | Ниппель угловой | |
| 38 | 252016 | Шайба 14 | |
| 39 | 252158 | Шайба 14Л | |
| 40 | 374619-01 | Гайка 2М14х1,5-6Н | |
| 41 | 543-3506410-А | Шланг тормозов | |
| 42 | 250661 | Гайка М24х2-6Н | |
| 43 | 252163 | Шайба 24Л | |
| 44 | 79301-1602134 | Переходник | |
| 45 | 69237-1602178 | Трубка | |
| 46 | 250510 | Гайка М8х1-6Н | |
| 47 | 201458 | Болт М8-6gх25 | |
| 48 | 252135 | Шайба 8Т | |
| 49 | 252005 | Шайба 8 | |
| 50 | 69237-1602010 | Механизм управления сцеплением |
