Каталог запасных частей к технике: МЗКТ-8006. Привод тормозного крана

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

2

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

17

17

17

18

18

18

19

20

21

22

23

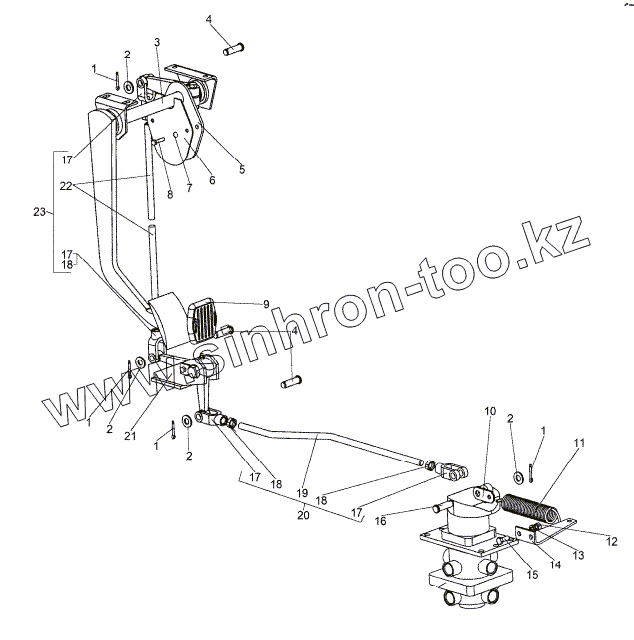

Позиция на иллюстрации	Заводской номер детали		Название детали
1	258053		Шплинт 4х25
2	252007		Шайба 12
3	69237-3504100		Педаль тормоза
4	260089		Палец 12х40
5	79092-3504148		Прокладка
6	79092-3504154		Фланец
7	252134		Шайба 6Т
8	201422		Болт М6-6gх25
9	5336-1602029		Подушка педали
10	8006-3504040		Планка
11	200-1602094		Пружина оттяжная
12	250510		Гайка М8х1-6Н
13	252135		Шайба 8Т
14	8006-3504046		Кронштейн
15	201460		Болт М8-6gх30
16	260091		Палец 12х45
17	200-3504055-Б		Вилка
18	250615		Гайка М12х1,25-6Н
19	6923-3504162		Тяга
20	6923-3504160		Тяга
21	69237-3504090		Кронштейн
22	6923-3504192		Тяга
23	6923-3504190		Тяга

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
