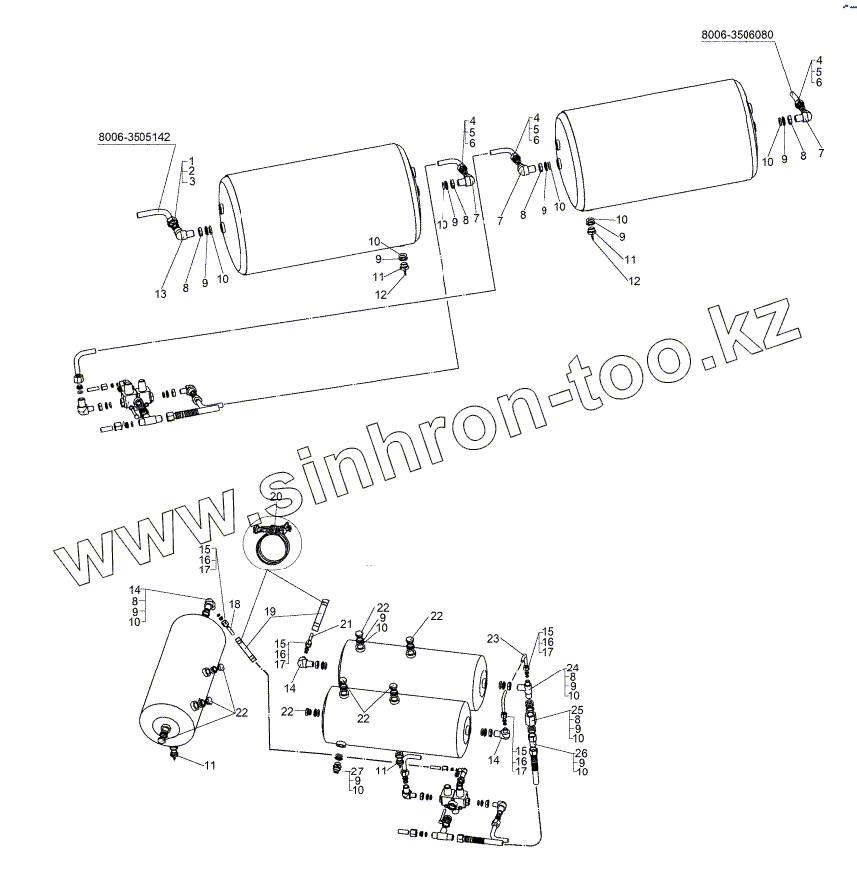

Каталог запасных частей к технике: МЗКТ-8006. Присоединительная арматура к ресиверам

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
8006-3506080
1
2
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
12
12
13
14
14
14
15
15
15
15
16
16
16
16
17
17
17
17
18
19
20
21
22
22
22
22
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
8006-3506080 8006-3506080 Трубопровод L=550 мм
1 405682 Гайка накидная 1-18
2 379257 Муфта 18
3 0000-2402726 Кольцо 016-020-25-2-2
4 405674 Гайка накидная 1-15
5 379256 Муфта 15
6 0000-1602722 Кольцо 012-016-25-2-2
7 402776 Угольник
8 374939 Гайка М22х1,5-6Н
9 376145 Шайба 22
10 0000-3515733 Кольцо 020-025-30-2-2
11 5336-3513110 Клапан слива конденсата
12 5247Г-3921441 Кольцо
13 402986 Угольник
14 402741 Угольник
15 405641 Гайка накидная 10
16 379254 Муфта 10
17 0000-3506717 Кольцо 008-011-19-2-2
18 8006-3506203 Трубопровод L=200 мм
19 535А-3506408 Рукав Ф10
20 379921 Хомут 18
21 8006-3506064 Трубопровод L=200 мм
22 378609 Пробка М22х1,5-6h
23 8006-3506063 Трубопровод L=500 мм
24 403039 Тройник
25 543М-3515075 Клапан обратный
26 404305 Штуцер
27 13-3515310 Клапан контрольного вывода
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
