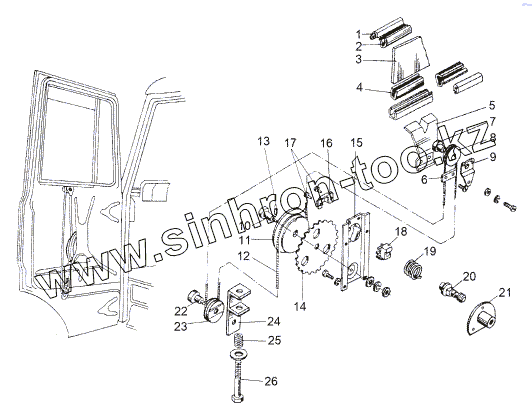

Каталог запасных частей к технике: МЗКТ-8006. Механизм подьема стекла

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

5

6

7

8

9

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	5336-6103274		Окантовка
2	5336-6103268		Уплотнитель
3	5336-6103210		Стекло правое
3	5336-6103211		Стекло левое
4	5336-6103218		Прокладка
5	5336-6103220		Обойма правая
5	5336-6103221		Обойма левая
6	5336-6104138		Планка троса
7	5336-6104134		Ось ролика
8	6422-6104128		Ролик
9	5336-6104132		Кронштейн
10	5336-6104039		Ось
11	5336-6104033-01		Барабан
11	5336-6104032-01		Барабан
12	5336-6104038		Трос
13	5336-6104037		Муфта троса
14	5336-6104036		Шестерня
15	5336-6104014		Корпус
16	5336-6104060		Ограничитель
17	376457		Заклепка 2,8х7
18	5336-6104058		Шестерня
19	5336-6104054		Пружина
20	5336-6104040		Валик приводной
21	5336-6104056		Корпус
22	6422-6104135		Ось нижняя
23	6422-6104129		Ролик
24	6422-6104077		Кронштейн
25	205-4202201-Е		Пружина
26	5336-6104082		Ось натяжная
