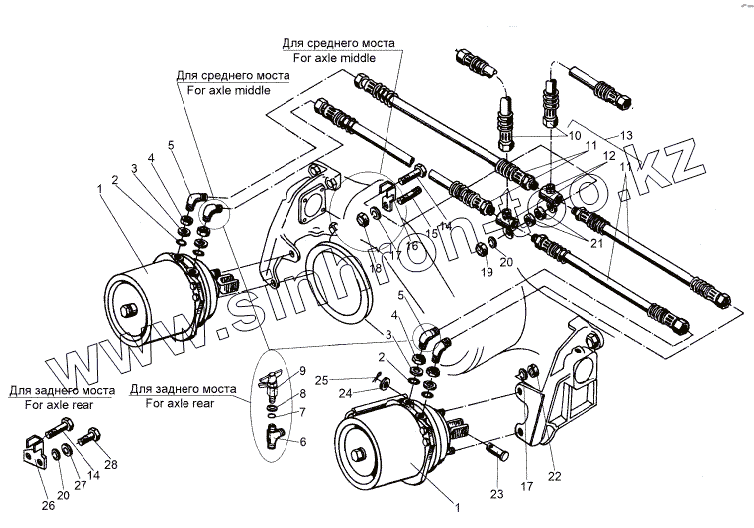

Каталог запасных частей к технике: МЗКТ-8006. Крепление задних тормозных камер и шлангов

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

6

7

8

9

10

11

11

12

13

14

14

15

16

17

17

18

19

20

20

21

22

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	24-3519200		Камера тормозная
2	0000-1308725		Кольцо 014-018-25-2-2
3	375960		Шайба 16
4	250636		Гайка М16х1,5-6Н
5	402769		Угольник
6	403068		Тройник
7	0000-3515733		Кольцо 020-025-30-2-2
8	376145		Шайба 22
9	13-3515310		Клапан контрольного вывода
10	6923-3506720		Шланг
11	6923-3506114		Шланг
12	5335-3506293		Соединитель
13	6923-3506090		Шланги с соединителем
14	201509		Болт М10-6gх60
15	373282		Шпилька М16х40
16	6923-3506082		Кронштейн
17	252139		Шайба 16 ОТ
18	374635		Гайка М16х1,5-6Н
19	250512		Гайка М10-6Н
20	252136		Шайба 10 ОТ
21	500-5001083		Втулка распорная
22	250561		Гайка М16х1,5-6Н
23	260089		Палец 12х40
24	252007		Шайба 12
25	258053		Шплинт 4х25
26	6923-3506020		Кронштейн
27	252006		Шайба 10
28	201493		Болт М10-6gх16

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
