Каталог запасных частей к технике: МЗКТ-69234. Воздухопроводы и шланги управления механизмом переключения передач

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

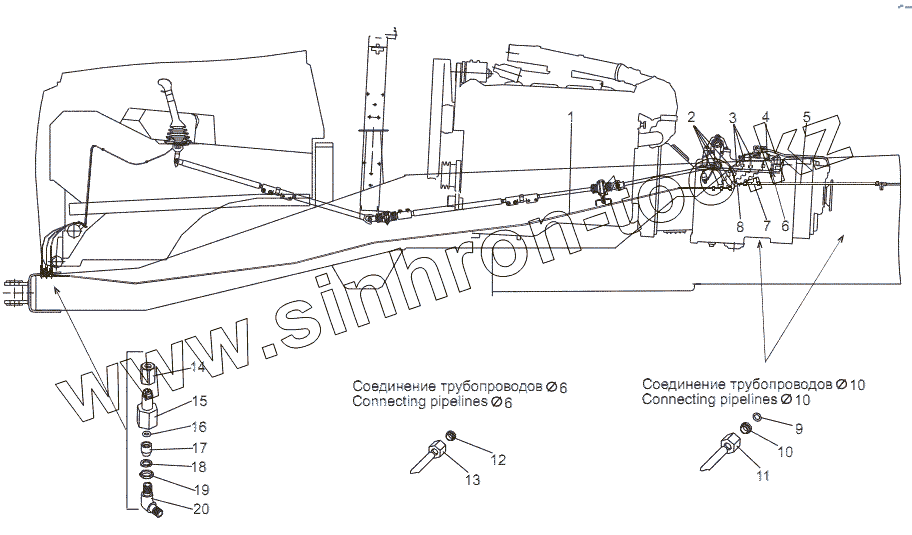

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6923-1703514		Воздухопровод
2	79092-1703530-10		Шланг
3	69234-1703534		Угольник поворотный
4	69234-1703535		Угольник поворотный
5	69234-1703518		Воздухопровод
6	409278		Прокладка 12М3
7	408922-01		Тройник
8	69234-1703508		Воздухопровод
9	0000-1310719		Кольцо 010-014-25-2-2
10	379254		Муфта 10
11	405641		Гайка накидная 10
12	379277		Муфта конусная 6
13	405610		Гайка накидная 6
14	7930-1703718		Фиксатор
15	7930-1703716		Цанга
16	0000-1703713		Кольцо 004-006-14-2-2
17	7930-1703722		Наконечник
18	252136		Шайба 10 ОТ
19	250615		Гайка М12х1,25-6Н
20	408767-01		Угольник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
