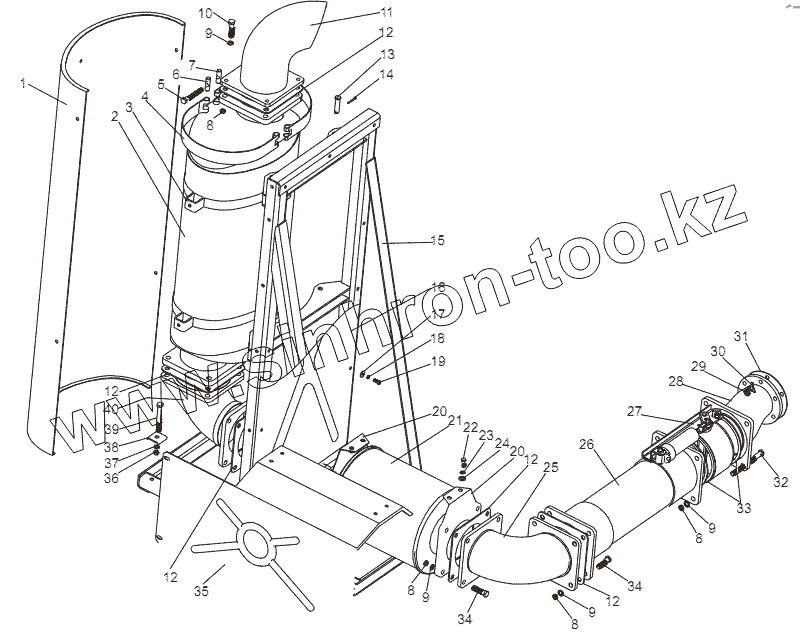

Каталог запасных частей к технике: МЗКТ-69234. Установка системы выпуска газов
1
2
3
4
5
6
7
8
8
8
8
9
9
9
9
10
11
12
12
12
12
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 69234-1204020 | Кожух глушителя | |
| 2 | 69234-1201010 | Глушитель | |
| 3 | 69234-1204028 | Хомут | |
| 4 | 65158-1203029 | Хомут | |
| 5 | 407093-01 | Болт хомута М10-6gх80 | |
| 6 | 5434-3513062 | Ось | |
| 7 | 5434-3513060 | Ось | |
| 8 | 250514-02 | Гайка М12-6Н | |
| 9 | 252137 | Шайба 12 ОТ | |
| 10 | 200367 | Болт М12-6gх45 | |
| 11 | 69234-1203010 | Труба выхлопная | |
| 12 | 6515-1203422 | Прокладка | |
| 13 | 260092 | Палец 12х48 | |
| 14 | 258053 | Шплинт 4х25 | |
| 15 | 69234-1203446 | Кронштейн глушителя | |
| 16 | 69234-1204021 | Кожух глушителя | |
| 17 | 252037 | Шайба 6 | |
| 18 | 252134 | Шайба 6Т | |
| 19 | 201418 | Болт М6-6gх16 | |
| 20 | 74135-1204030 | Кронштейн | |
| 21 | 692374-1202010 | Резонатор | |
| 22 | 201454 | Болт М8-6gх16 | |
| 23 | 252135 | Шайба 8Т | |
| 24 | 252038 | Шайба 8 | |
| 25 | 69234-1203030 | Патрубок | |
| 26 | 69234-1203530 | Металлорукав | |
| 26 | 69234-1203530-10 | Металлорукав | |
| 27 | 69237-3570010 | Заслонка | |
| 28 | 8021-1203065 | Переходник | |
| 29 | 374374-01 | Гайка М10-6Н Г | |
| 30 | 375614 | Шайба 10 | |
| 31 | 79221-1203420 | Прокладка | |
| 32 | 407161-01 | Болт М12-6gх135 | |
| 33 | 69237-1203099 | Прокладка | |
| 34 | 200369 | Болт М12-6hх50 | |
| 35 | 69234-1204012 | Лист защитный | |
| 36 | 250512 | Гайка М10-6Н | |
| 37 | 252136 | Шайба 10 ОТ | |
| 38 | 543-8408248-А | Прокладка | |
| 39 | 370867 | Болт М10-6gх90 | |
| 40 | 69234-1203372-10 | Труба выхлопная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
