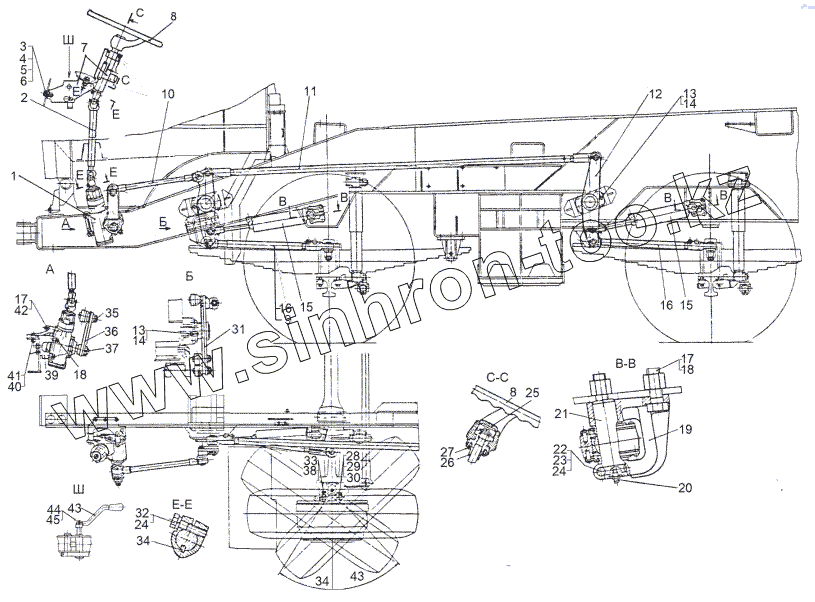

Каталог запасных частей к технике: МЗКТ-69234. Установка рулевого управления

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

13

14

14

15

15

16

16

17

17

18

18

19

20

21

22

23

24

24

25

26

27

28

29

30

31

32

33

34

34

35

36

37

38

39

40

41

42

43

43

44

45

Позиция на иллюстрации	Заводской номер детали		Название детали
1	64229-3400010-30		Рулевой механизм
2	79191-3444050		Вал карданный
3	0000-1015908		Болт М8-6gх20
4	250510		Гайка М8х1-6Н
5	252005		Шайба 8
6	252135		Шайба 8Т
7	64221-3403008		Кронштейн с колонкой
8	64227-3402015		Рулевое колесо
9	262531		Пробка КГ 1/8"
10	6923-3414060		Тяга
11	6923-3414180-10		Тяга
12	6923-3414110-10		Кронштейн
13	371310		Болт М12х1,25-6gх45
14	407841-01		Гайка М12х1,25-6Н
15	6923-3405005-10		Цилиндр
16	6923-3414120-10		Тяга
17	250691		Гайка М16х1,5-5Н6Н
18	371332-01		Болт М16х1,5-6gх40
19	6923-3405190-01		Кронштейн
20	264072		Масленка 1.1.Ц6
21	64221-3403192		Палец
22	200372		Болт М12-6hх65
23	250514		Гайка М12-6Н
24	252136		Шайба 10 ОТ
25	64227-3402061		Крышка
26	64221-3709219		Втулка
27	220077		Винт М5-6gх10
28	69237-3414148		Упор
29	250638		Гайка М18х1,5-5Н6Н
30	69237-3414045		Рычаг
31	6923-3414010-10		Кронштейн
32	200315		Болт М10-6gх40
33	69237-3414149		Упор
34	378943		Заглушка М18х1,5
35	258069		Шплинт 5х36
36	6923-3401090		Сошка
37	258073		Шплинт 5х60
38	250563		Гайка М18х1,5-6Н
39	6923-3403016		Кронштейн
40	374626		Гайка М14х1,5-6Н
41	372538		Болт М14х1,5-6gх50
42	372653		Болт М16х1,5-6hх85
43	64221-3403090		Ручка
44	220104		Винт М6-6gх14
45	252154		Шайба 6Л

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
