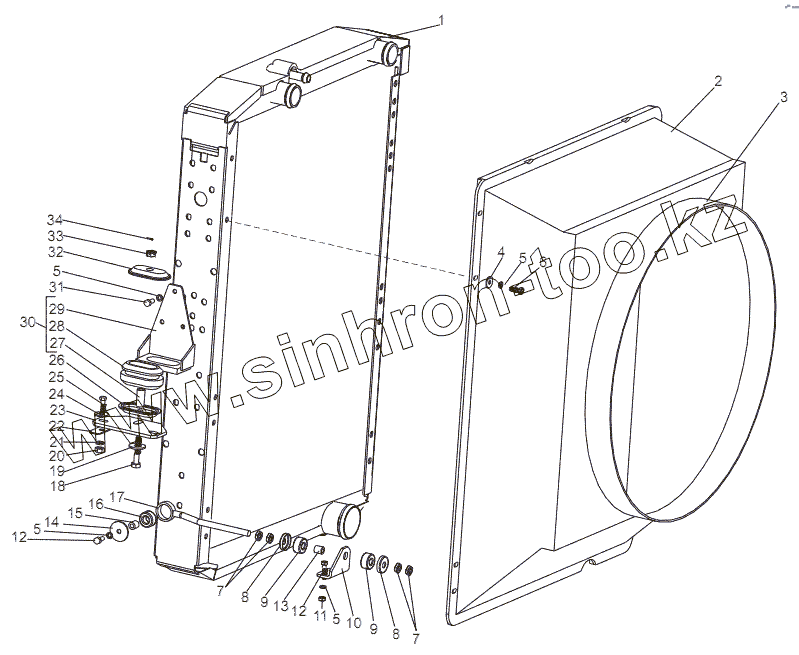

Каталог запасных частей к технике: МЗКТ-69234. Установка радиатора

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

5

5

5

5

6

7

7

8

8

9

9

10

10

11

12

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

29

30

30

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	543208-1301010		Радиатор
1	65151-1301008-10		Радиатор
1	8022-1301010		Радиатор
2	8021-1301214		Кожух радиатора
3	7930-1308068		Уплотнитель
4	252038		Шайба 8
5	252135		Шайба 8Т
6	201458		Болт М8-6gх25
7	250615		Гайка М12х1,25-6Н
8	5335-1302063		Чашка малая
9	547А-3723402		Подушка
10	69234-1302111		Кронштейн стяжки левый
10	69234-1302110		Кронштейн стяжки правый
11	250510		Гайка М8х1-6Н
12	201460		Болт М8-6gх30
13	500-1302138		Втулка распорная
14	375531		Шайба 8
15	64226-1302138		Втулка
16	500-1302139		Буфер
17	65151-1302112		Стяжка
18	205465		Болт 2M12x1,25-6gx60
19	252045-10		Шайба 12
20	250512		Гайка М10-6Н
21	252136		Шайба 10 ОТ
22	652511-1302066		Пластина
23	652511-1302553		Кронштейн левый
24	252006		Шайба 10
25	201501		Болт М10-6gх60
26	6430-1302063		Чашка
27	6430-1302124		Втулка распорная
28	6430-1302060		Подушка
29	65151-1302571		Кронштейн левый
29	65151-1302570		Кронштейн правый
30	65151-1302551		Кронштейн
30	65151-1302550		Кронштейн
31	201454		Болт М8-6gх16
32	6430-1302062		Чашка
33	250977		Гайка М12х1,25-5Н6Н
34	258040		Шплинт 3,2х25
