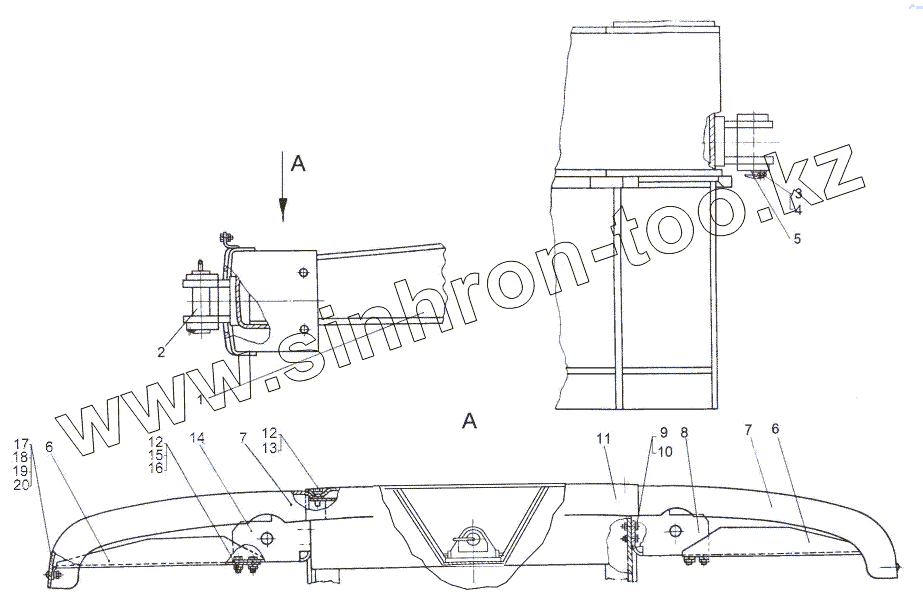

Каталог запасных частей к технике: МЗКТ-69234. Установка бампера

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

9

10

11

12

12

13

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	69234-2800014		Рама
2	69234-2806020		Палец
3	201454		Болт М8-6gх16
4	252135		Шайба 8Т
5	69237-2806128		Пружина стопорная
6	64221-2803030		Усилитель
7	5432-2803010-001		Бампер
8	6923-5001054		Кронштейн правый
9	371341-01		Болт М16х1,5-6gх45
10	374634		Гайка М16х1,5-6Н
11	69234-2803015		Буфер передний
12	201540		Болт М12-6gх30
13	252007		Шайба 12
14	6923-5001055		Кронштейн левый
15	250514		Гайка М12-6Н
16	252137		Шайба 12 ОТ
17	210406		Болт М10-6gx30
18	250512		Гайка М10-6Н
19	252006		Шайба 10
20	252136		Шайба 10 ОТ
