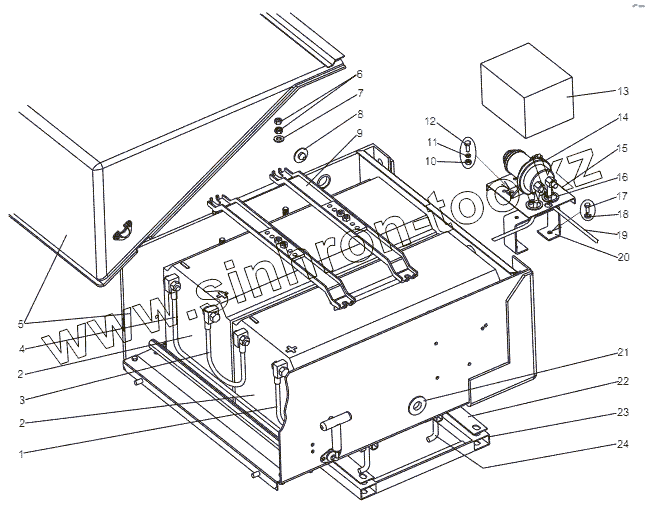

Каталог запасных частей к технике: МЗКТ-69234. Установка аккумуляторных батарей и контейнера

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 692375-3724076 Провод
2 0000-3703401 Батарея 6СТ-190 АП
3 547А-3724057-11 Перемычка малая
4 69234-3724070 Провод
5 8007-3748002 Аккумуляторный контейнер
5 8007-3748002-10 Контейнер аккумуляторный
6 250512 Гайка М10-6Н
7 252006 Шайба 10
8 8007-3748086 Заглушка
9 8007-3748116 Рамка
10 250508 Гайка М6-6Н
11 252134 Шайба 6Т
12 201420 Болт М6-6gх20
13 69237-3723022 Крышка
14 0000-3737610 Выключатель 1212.3737-02
15 69237-3723020 Кронштейн
16 200-3724015 Втулка
17 201454 Болт М8-6gх16
18 252135 Шайба 8Т
19 543-3724225-10 Провод от контактора массы на массу
20 69234-3748066 Кронштейн
21 547А-3724024 Втулка
22 69234-3748025 Прокладка
23 69234-3748022 Подрамник
24 8007-3748084 Стяжка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
