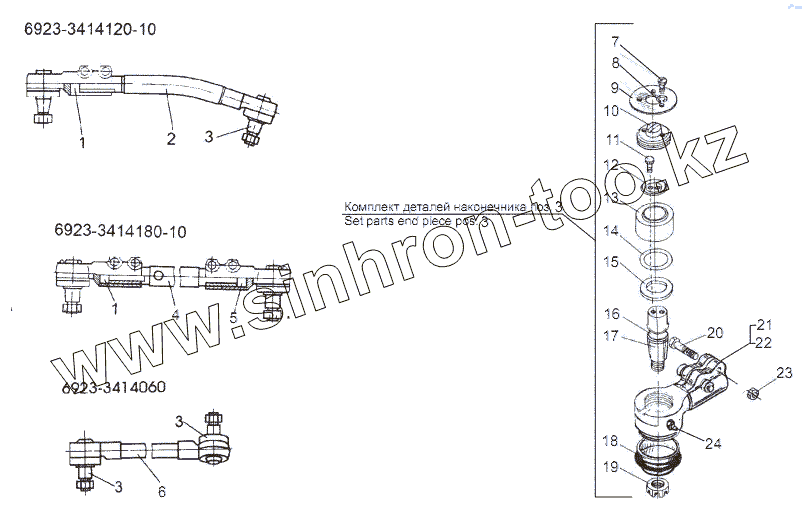

Каталог запасных частей к технике: МЗКТ-69234. Тяги и наконечники рулевого привода
6923-3414120-10
6923-3414180-10
6923-3414060
1
1
2
3
3
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6923-3414120-10 | 6923-3414120-10 | Тяга | |
| 6923-3414180-10 | 6923-3414180-10 | Тяга | |
| 6923-3414060 | 6923-3414060 | Тяга | |
| 1 | 69237-3414090-10 | Наконечник | |
| 2 | 6923-3414121-10 | Тяга | |
| 3 | Комплект деталей наконечника | ||
| 3 | Комплект деталей наконечника | Комплект деталей наконечника | |
| 3 | Комплект деталей наконечника | Комплект деталей наконечника | |
| 3 | Комплект деталей наконечника | Комплект деталей наконечника | |
| 4 | 69237-3414171 -30 | Тяга | |
| 5 | 69237-3414091 -10 | Наконечник | |
| 6 | 6923-3414062 | Тяга | |
| 7 | 201416 | Болт М6-6gх12 | |
| 8 | 252154 | Шайба 6Л | |
| 9 | 69237-3414136 | Шайба стопорная | |
| 10 | 69237-3414076 | Крышка | |
| 11 | 370730 | Болт 3М8-6gх18 | |
| 12 | 69237-3414146 | Диск стопорный | |
| 13 | 0000-3405205 | Подшипник ШСР-35 | |
| 14 | 0000-1752764 | Кольцо 044-050-36-2-2 | |
| 15 | 69237-3414129 | Уплотнитель | |
| 16 | 5336-3003071 | Ограничитель | |
| 17 | 69237-3414042-10 | Палец | |
| 18 | 8006-3414192 | Уплотнитель | |
| 19 | 251035 | Гайка М24х2-6Н | |
| 20 | 371311 | Болт М12х1,25-6gх50 | |
| 20 | 371311 | Болт М12х1,25-6gх50 | |
| 21 | 69237-3414094-10 | Наконечник | |
| 22 | 69237-3414095-10 | Наконечник | |
| 24 | 407841 -01 | Гайка М12х1.25-6Н | |
| 24 | 407841 -01 | Гайка М12х1.25-6Н | |
| 25 | 264020 | Масленка 1.3.Ц6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
