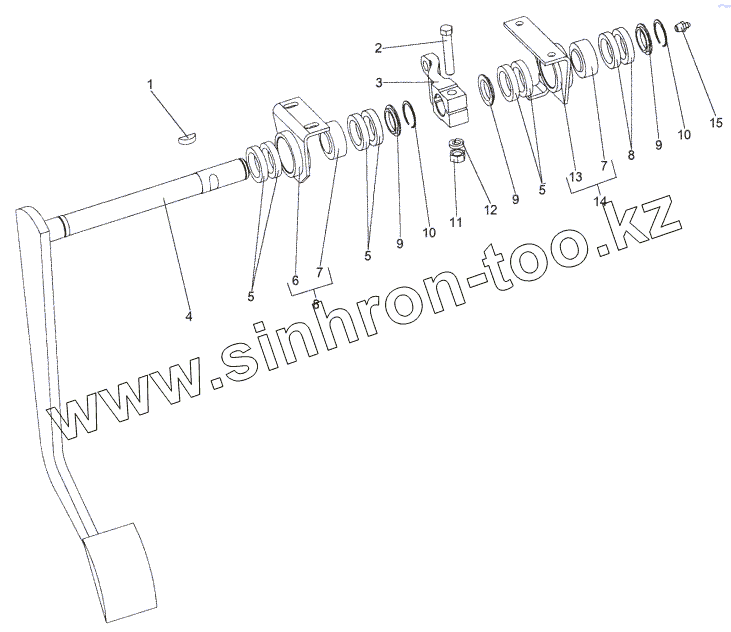

Каталог запасных частей к технике: МЗКТ-69234. Педаль тормоза 79191-3504100

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

6

7

7

7

8

8

9

9

9

10

10

10

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	378060		Шпонка 6х9
2	200320		Болт М10-6gх55
3	547А-3508118		Рычаг
4	69237-3504130		Вал с педалью
5	69237-3504140		Кольцо
6	69237-3504122		Кронштейн со втулкой
7	0000-3504201		Подшипник шарнирный ШС25
7	0000-1703202		Подшипник ШС-25 К
8	69237-3504120		Кронштейн с подшипником
9	69237-3504138		Втулка
10	400374		Кольцо Б25
10	400376		Кольцо 1Б25
11	250512		Гайка М10-6Н
12	252136		Шайба 10 ОТ
13	69237-3504104		Кронштейн со втулкой
14	69237-3504102		Кронштейн с подшипником
15	264020		Масленка 1.3.Ц6

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
