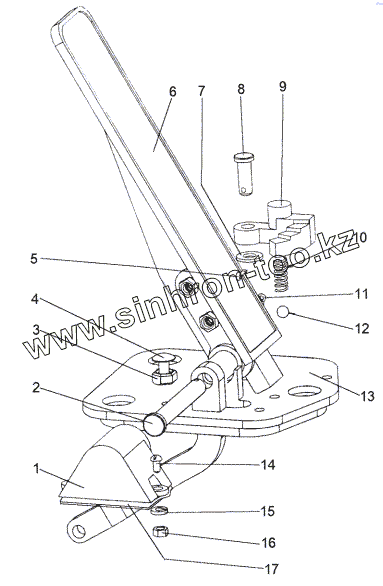

Каталог запасных частей к технике: МЗКТ-69234. Педаль c кронштейном 64221-1108005-10

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	5336-1108058		Крышка
2	377931		Палец 10х75
3	250510		Гайка М8х1-6Н
4	210381		Болт М8-6gх30
5	258024		Шплинт 2,5х16
6	64221-110800-8-106		Педаль с втулкой и рычагом
7	252005		Шайба 8
8	260033		Палец 8х22
9	64221-1108432		Защелка
10	220-8604028		Пружина
11	258038		Шплинт 3,2х16
12	0000-2911201		Шарик 7.938-100
13	64221-1108025		Кронштейн педали
14	220080		Винт М5-6gх16
15	252133		Шайба 5Т
16	250464		Гайка М5-6Н
17	5336-1108059		Прокладка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
