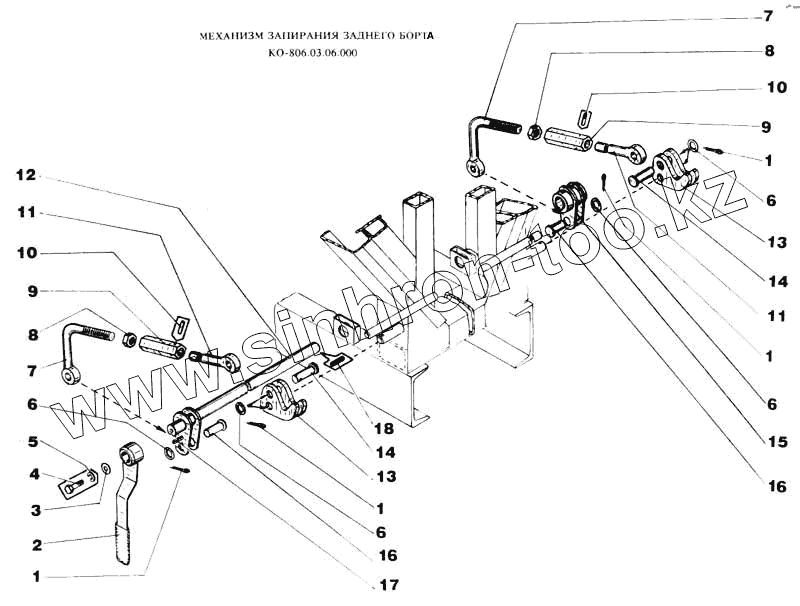

Каталог запасных частей к технике: МЗКМ КО-806. Механизм запирания заднего борта
1
1
1
1
2
3
4
5
6
6
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 397.4х25 | Шплинт | |
| 2 | КО-806.03.06.200 | Рукоятка | |
| 3 | КО-806.03.06.003 | Шайба | |
| 4 | 7798.М8-6gх16.56 | Болт | |
| 5 | 6402.8.65Г | Шайба | |
| 6 | 9649.16.02 | Шайба | |
| 7 | КО-806.03.06.001 | Тяга | |
| 8 | 5915.М16-6Н.6 | Гайка | |
| 9 | КО-806.03.06.004 | Стяжка | |
| 10 | 3128.5h8х26 | Штифт | |
| 11 | КО-806.03.06.005 | Болт откидной | |
| 12 | КО-806.03.06.100 | Вал | |
| 13 | КО-806.03.06.002 | Крюк | |
| 14 | 9650.6-16h12х50.35Ц24хр | Ось | |
| 15 | КО-806.03.06.300 | Рычаг | |
| 16 | 9650.6-16h12х40.35Ц24хр | Ось | |
| 17 | 23360.8х7х18 | Шпонка | |
| 18 | 23360.8х7х38 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
