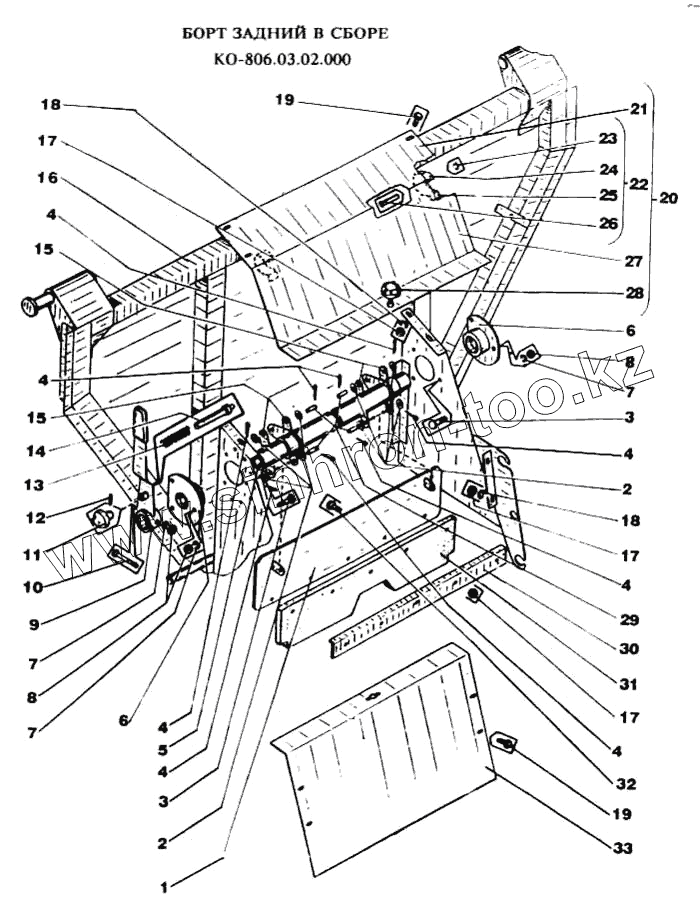

Каталог запасных частей к технике: МЗКМ КО-806. Борт задний в сборе
1
2
2
3
3
4
4
4
4
4
4
4
5
6
6
7
7
7
8
8
9
10
11
12
13
14
15
15
16
17
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КО-713.44.00.200 | Шибер | |
| 2 | 11371.10.02 | Шайба | |
| 3 | 7798.М10-6gх25.56 | Болт | |
| 4 | 397.3,220 | Шплинт | |
| 5 | КО-713.44.00.300 | Вал | |
| 6 | КО-713.44.00.002 | Фланец | |
| 7 | 6402.10.65Г | Шайба | |
| 8 | 5915.М10-6Н.6 | Гайка | |
| 9 | КО-713.44.00.400 | Рукоятка | |
| 10 | 7798.М10-6gх70.55 | Болт | |
| 11 | КО-104.02.02.009 | Кнопка | |
| 12 | КО-713.44.00.004 | Штифт | |
| 13 | КО-104.02.02.003 | Пружина | |
| 14 | КО-104.02.02.002 | Палец | |
| 15 | КО-713.44.00.001 | Шатун | |
| 16 | КО-806.03.02.100 | Борт задний | |
| 17 | 5915.М8-6Н.6 | Гайка | |
| 18 | 6402.8.65Г | Шайба | |
| 19 | 7798.М8-6gх16.56 | Болт | |
| 20 | КО-806.03.02.200 | Дверка | |
| 21 | КО-713.44.00.102 | Накладка | |
| 22 | КО-806.03.02.210 | Петля в сборе | |
| 23 | 6МН470-61 | Кольцо запорное | |
| 24 | КО-806.03.02.212 | Скоба | |
| 25 | КО-806.03.02.211 | Петля | |
| 26 | 9650.8-6h11х40.35.Ц24хр | Ось | |
| 27 | КО-806.03.02.201 | Лист дверки | |
| 28 | ПМ130Б-730400 | Фиксатор | |
| 29 | 9650.2-10h12х30Ц24хр | Ось | |
| 30 | КО-104.02.02.011 | Пластина | |
| 31 | КО-104.02.02.017 | Отражатель | |
| 32 | 7798.М8-6gх40.56 | Болт | |
| 33 | КО-806.03.02.001 | Накладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
