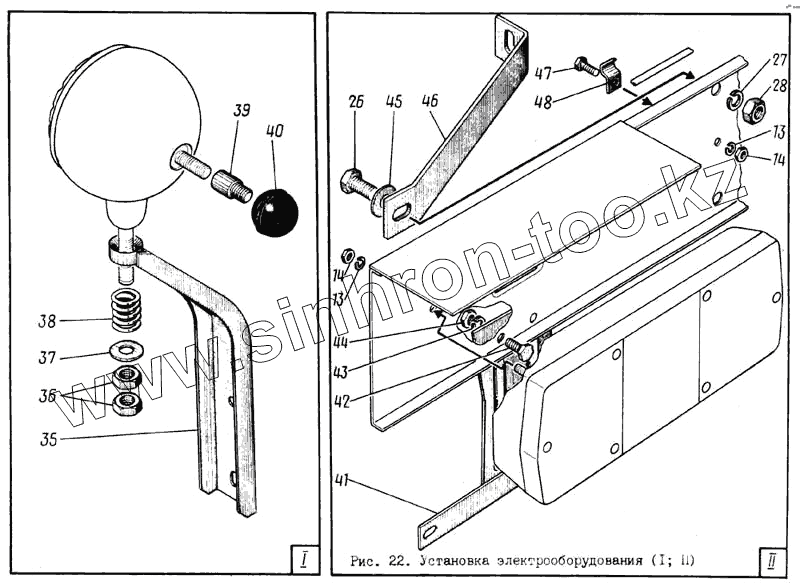

Каталог запасных частей к технике: МЗКМ КО-713. Установка электрооборудования
13
13
14
14
26
27
28
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПМ130Б-600.206 | Втулка | |
| 2 | ФГ16Е | Фара | |
| 3 | КО-713.31.00.500 | Провод | |
| 4 | ВК343-01.08 | Выключатель | |
| 5 | ВК343-02.16 | Выключатель | |
| 6 | 5320-3710015-01 | Рамка выключателя | |
| 7 | КО-713.31.00.300 | Жгут | |
| 8 | LВS-5 | Фонарь | |
| 9 | КО-713.31.00.400 | Жгут | |
| 10 | ПР2Б | Предохранитель | |
| 11 | Огонь светосигнальный | Огонь светосигнальный | |
| 12 | М6х25-7798 | Болт | |
| 13 | 6.651-6402 | Шайба | |
| 14 | М6-5915 | Гайка | |
| 15 | 3.65Г-6402 | Шайба | |
| 16 | М3-5916 | Гайка | |
| 17 | 4.65Г-6402 | Шайба | |
| 18 | М4-5916 | Гайка | |
| 19 | КО-002.16.01.001 | Табличка | |
| 20 | М4х12-17473 | Винт | |
| 21 | 4602-3710 | Выключатель | |
| 22 | КО-002.16.01.001-01 | Табличка | |
| 23 | М3х10-17473 | Винт | |
| 24 | КО-713.31.00.200 | Кронштейн правый | |
| 25 | ФП-130Б | Фонарь | |
| 26 | М10х25-7798 | Болт | |
| 27 | 10.65Г-6402 | Шайба | |
| 28 | М10-5915 | Гайка | |
| 29 | КО-713.31.00.100 | Кронштейн левый | |
| 30 | ФП-130 | Фонарь | |
| 31 | Скоба | Скоба | |
| 32 | ПВХ20х0,2-16214 | Лента 0,005кг | |
| 33 | КО-713.31.00.600-02 | Провод | |
| 34 | КО-713.31.00.600 | Провод | |
| 35 | КО-002.16.01.100 | Кронштейн | |
| 36 | М12х1,25-5915 | Гайка | |
| 37 | 12-11371 | Шайба | |
| 38 | ПМ130Б-600.205 | Пружина | |
| 39 | КО-002.16.01.003 | Переходник | |
| 40 | П40МН6-64 | Ручка | |
| 41 | КО-105.06.00.001 | Кронштейн | |
| 42 | М8х16-7798 | Болт | |
| 43 | 8.65Г-6402 | Шайба | |
| 44 | М8-5915 | Гайка | |
| 45 | 10-11371 | Шайба | |
| 46 | КО-713.31.00.001 | Пластина | |
| 47 | М6х16-7798 | Болт | |
| 48 | М30-1800006 | Скоба |
