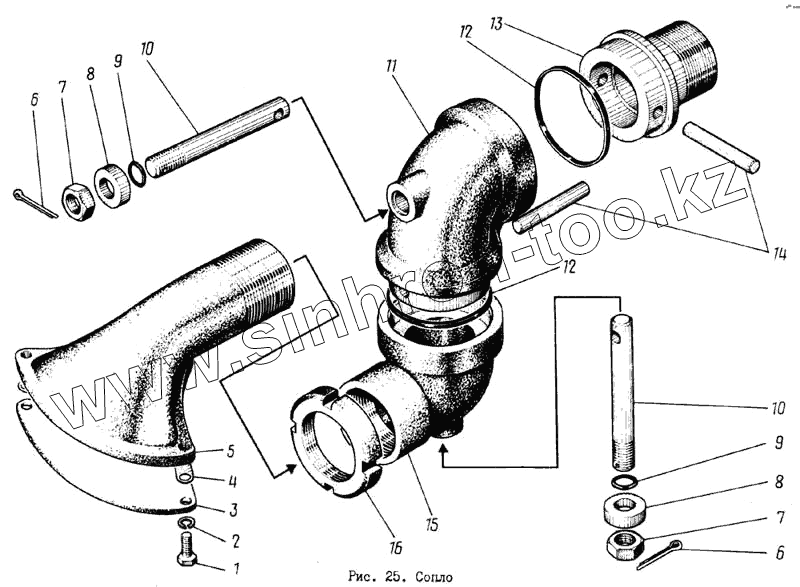

Каталог запасных частей к технике: МЗКМ КО-713. Сопло
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М8х20-7798 | Болт | |
| 2 | 8.65Г-6402 | Шайба | |
| 3 | КО-713.32.04.101 | Дно сопла | |
| 4 | КПМ1-23-11 | Прокладка | |
| 5 | КПМ1-23-09 | Сопло | |
| 6 | 4х36-397 | Шплинт | |
| 7 | М16-5915 | Гайка | |
| 8 | КО-705Б.ПМ.05.02.003 | Шайба | |
| 9 | 016-020-25-2-2-9833 | Кольцо | |
| 10 | КО-705Б.ПМ.05.02.002 | Стяжка | |
| 11 | КО-705Б.ПМ.05.02.004 | Колено | |
| 12 | КО-705А.ПМ.05.01.013М | Прокладка | |
| 13 | КО-713.32.04.200 | Наконечник | |
| 14 | КО-705А.ПМ.05.01.008М | Ось | |
| 15 | КО-705Б.ПМ.05.02.005 | Колено | |
| 16 | ПМ130Б-200.019 | Контргайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
