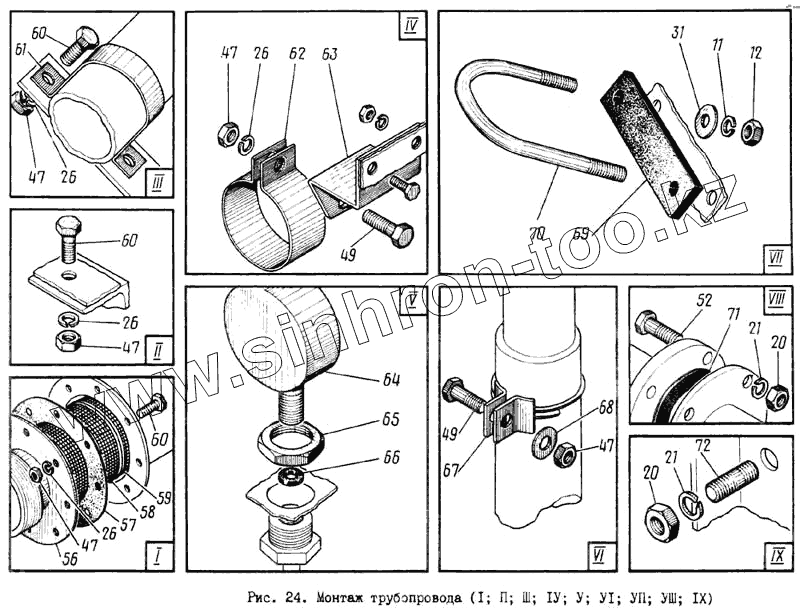

Каталог запасных частей к технике: МЗКМ КО-713. Монтаж трубопровода
11
12
20
20
21
21
26
26
26
26
31
47
47
47
47
47
49
49
52
56
57
58
59
60
60
60
61
62
63
64
65
66
67
68
69
70
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПМ130Б-200.019 | Контргайка | |
| 2 | КО-713.32.03.000 | Труба передняя | |
| 3 | ПМ130Б-110.001 | Прокладка | |
| 4 | ГМВ-100-12964 | Головка всасывающая | |
| 5 | ГЗВ-100.12964 | Головка-заглушка | |
| 6 | ПМ130Б-200.009 | Прокладка | |
| 7 | М16х55-7798 | Болт | |
| 8 | КО-713.32.05.000 | Трубопровод | |
| 9 | КО-713.32.01.000 | Кронштейн насоса | |
| 10 | М12х35-7798 | Болт | |
| 11 | 12.65Г-6402 | Шайба | |
| 12 | М12-5915 | Гайка | |
| 13 | 1-50-13722 | Вентиль | |
| 14 | ГЗ-50-2217 | Головка-заглушка | |
| 15 | ГЦ-50-2217 | Головка цапковая | |
| 16 | КО-713.32.00.001 | Уголок | |
| 17 | КО-002.12.08.000-01 | Хомут | |
| 18 | В-2-65-10-5398 | Рукав L=2000мм | |
| 19 | КО-713.32.11.000 | Кронштейн | |
| 20 | М16-5915 | Гайка | |
| 21 | 16.65Г-6402 | Шайба | |
| 22 | КО-713.32.02.000 | Кронштейн насоса | |
| 23 | М16х40-7798 | Болт | |
| 24 | КО-713.32.16.000 | Насос с редуктором | |
| 25 | АКПМЗ-020.201 | Болт | |
| 26 | 10.65Г-6402 | Шайба | |
| 27 | РК12-000003 | Гайка специальная | |
| 28 | ПМ130-810.000-02 | Установка карданного вала | |
| 29 | ПМ130Б-200.015 | Стремянка | |
| 30 | ПМ130В-200.004 | Прокладка | |
| 31 | 12-11371 | Шайба | |
| 32 | КО-713.32.10.000 | Кронштейн | |
| 33 | ПМ130Б-900.013 | Пробка | |
| 34 | КО-713.32.14.000 | Сопло боковое | |
| 35 | КО-713.32.00.013 | Кронштейн | |
| 36 | В(II)-10-75-94-18698 | Рукав L=250мм | |
| 37 | КО-713.32.00.006 | Патрубок | |
| 38 | ПМ130-200.010А | Контргайка | |
| 39 | 1-65-18722 | Вентиль | |
| 40 | КО-713.32.09.000 | Кронштейн | |
| 41 | КО-713.32.07.000 | Труба боковая | |
| 42 | ПМ20-200.008А | Патрубок | |
| 43 | КО-002.12.08.000-04 | Хомут | |
| 44 | КО-713.32.13.000 | Труба заборная | |
| 45 | КО-002.12.08.000-03 | Хомут | |
| 46 | КО-713.32.00.008 | Кронштейн | |
| 47 | М10-5915 | Гайка | |
| 48 | КО-705Б.ПМ15.11.001 | Хомут | |
| 49 | М10х40-7798 | Болт | |
| 50 | КО-713.32.08.000 | Трубопровод | |
| 51 | В-2-100-5-5398 | Рукав L=2000мм | |
| 52 | М16х60-7798 | Болт | |
| 53 | КО-002.12.00.002 | Прокладка | |
| 54 | КО-713.32.00.002 | Уголок | |
| 55 | КО-713.32.04.000 | Сопло | |
| 56 | КО-713.32.12.100 | Каркас фильтра | |
| 57 | КО-002.12.00.003 | Прокладка | |
| 58 | КО-002.12.04.001 | Сетка | |
| 59 | 1,6-0-1Ц-3282 | Проволока L=4000мм | |
| 60 | М10х30-7798 | Болт | |
| 61 | КО-713.32.00.003 | Хомут | |
| 62 | КО-713.32.00.004 | Хомут | |
| 63 | КО-713.32.00.005 | Кронштейн | |
| 64 | МТ-1-60-16х4-8625 | Манометр | |
| 65 | М18х1,5-5916 | Гайка | |
| 66 | ПМ20-200.032 | Прокладка | |
| 67 | КО-002.12.08.000-02 | Хомут | |
| 68 | 10-11371 | Шайба | |
| 69 | КО-713.32.00.009 | Прокладка | |
| 70 | КО-713.32.00.007 | Стремянка | |
| 71 | ПМ20-200.011 | Прокладка | |
| 72 | М16х45-22034 | Шпилька |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
