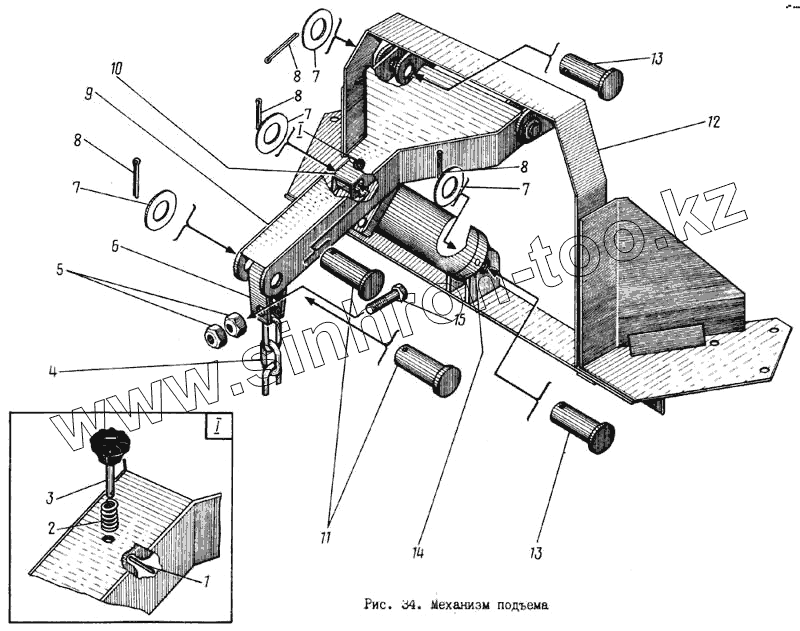

Каталог запасных частей к технике: МЗКМ КО-713. Механизм подъема
1
2
3
4
5
6
7
7
7
7
8
8
8
8
9
10
11
12
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПМ130Б-730.004 | Штифт | |
| 2 | ПМ130Б-730.003 | Пружина | |
| 3 | ПМ130Б-730.400 | Фиксатор | |
| 4 | ПМ130Б-730.005 | Цепь | |
| 5 | М12-5915 | Гайка | |
| 6 | ПМ20-700.013 | Скоба | |
| 7 | 20-9649 | Шайба | |
| 8 | 4х36-397 | Шплинт | |
| 9 | ПМ130Б-730.100 | Стрела | |
| 10 | ПМ130Б-730.301 | Профиль | |
| 11 | ПМ130Б-730.001 | Палец | |
| 12 | КО-713.50.13.000 | Рама | |
| 13 | 6-20h12х70-9650 | Ось | |
| 14 | КО-713.50.11.000 | Гидроцилиндр подъема плуга | |
| 15 | М12х50-7798 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
