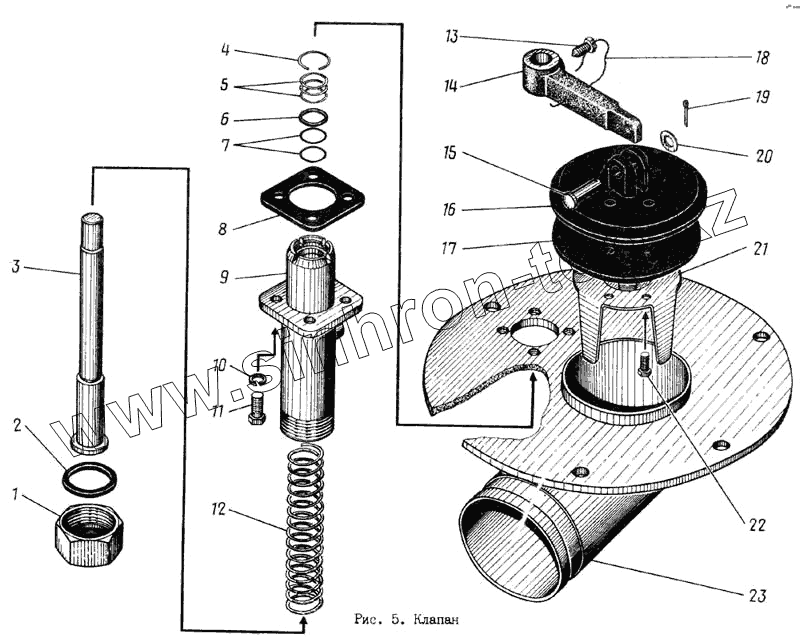

Каталог запасных частей к технике: МЗКМ КО-713. Клапан
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КО-002.11.11.001 | Крышка | |
| 2 | ПМ130Б-120.026 | Прокладка | |
| 3 | ПМ130Б-120.018 | Шток | |
| 4 | ПМ130Б-120.032 | Кольцо | |
| 5 | ПМ130Б-120.031 | Чистильщик | |
| 6 | ПМ130Б-120.033 | Грязесъемник | |
| 7 | 016-020-25-2-2-9833 | Кольцо | |
| 8 | ПМ130Б-120.017 | Прокладка | |
| 9 | КО-002.11.11.100 | Цилиндр | |
| 10 | 8.65Г-6402 | Шайба | |
| 11 | М8х16-7798 | Болт | |
| 12 | КО-002.11.11.002 | Пружина | |
| 13 | ПМ20-130.017 | Стопор | |
| 14 | ПМ130Б-120.015 | Рычаг | |
| 15 | 6-8d11х36-9650 | Ось | |
| 16 | ПМ130Б-120.027 | Клапан | |
| 17 | ПМ130Б-120.028 | Прокладка клапана | |
| 18 | 1,6-С-1-3282 | Проволока | |
| 19 | 1,6х16-397 | Шплинт | |
| 20 | 8-9649 | Шайба | |
| 21 | ПМ130Б-120.025 | Направляющая | |
| 22 | М6х16-7798 | Болт | |
| 23 | КО-713.10.02.100 | Основание клапана |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
