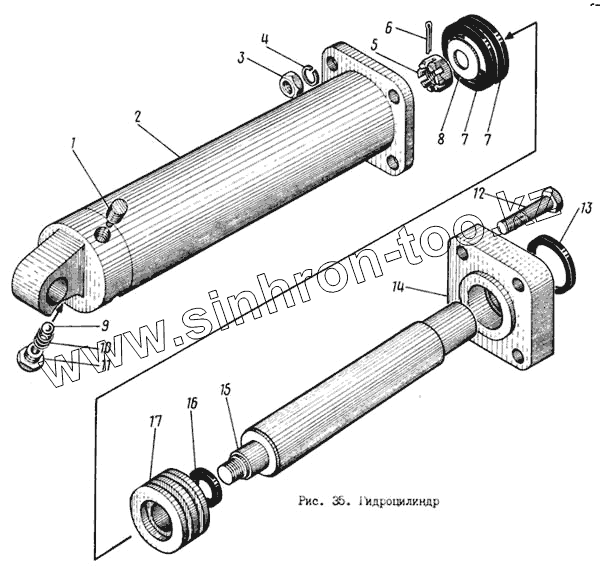

Каталог запасных частей к технике: МЗКМ КО-713. Гидроцилиндр
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПМ130-910.005 | Плунжер | |
| 2 | КО-713.50.11.100 | Корпус | |
| 3 | М10-5915 | Гайка | |
| 4 | 10.65Г-6402 | Шайба | |
| 5 | М12-5919 | Гайка | |
| 6 | 3,2х32-397 | Шплинт | |
| 7 | 050-060-58-2-2-9833 | Кольцо | |
| 8 | 12-11371 | Шайба | |
| 9 | 11,112-200-3722 | Шарик | |
| 10 | КО-002.19.25.001 | Пружина | |
| 11 | ПМ130Б-900.013 | Пробка | |
| 12 | М10х45-7798 | Болт | |
| 13 | КПМ2-50-03 | Грязесъемник | |
| 14 | ПМ20-910.016Б | Фланец | |
| 15 | АКПМЗ-092.701 | Шток | |
| 16 | 020-025-30-2-2-9833 | Кольцо | |
| 17 | ПМ20-910.015Б | Поршень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
