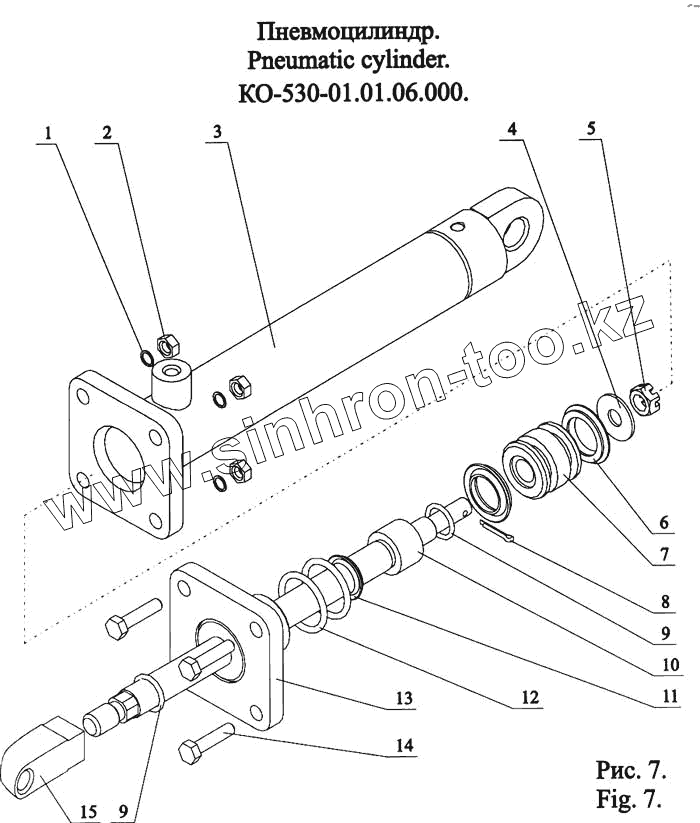

Каталог запасных частей к технике: МЗКМ КО-530-01. Пневмоцилиндр КО-530-01.01.06.000
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6402.10.65Г.019 | Шайба | |
| 2 | 5915.М10-6Нх6.019 | Гайка | |
| 3 | КО-530-01.01.06.100 | Корпус | |
| 4 | КО-442.06.06.001 | Шайба | |
| 5 | 5915.М12-6Н.04.019 | Гайка | |
| 6 | 6678.1-040-4 | Манжета | |
| 7 | КО-530-01.01.06.001 | Поршень | |
| 8 | 397.4х25.019 | Шплинт | |
| 9 | 9833.020-025-30-2-2 | Кольцо | |
| 10 | КО-530-01.01.06.002 | Шток | |
| 11 | 6678.2-02-4 | Манжета | |
| 12 | 9833.035-040-30-2-2 | Кольцо | |
| 13 | КО-530-01.01.06.200 | Крышка | |
| 14 | 7798.М10-6gх35 | Болт | |
| 15 | КО-530-01.01.06.003 | Проушина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
