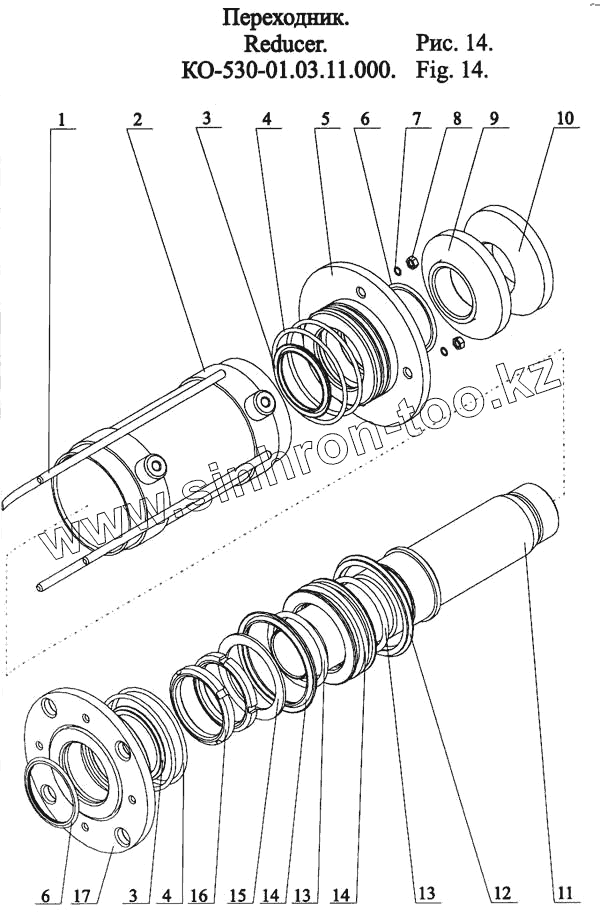

Каталог запасных частей к технике: МЗКМ КО-530-01. Переходник КО-530-01.03.11.000
1
2
3
3
4
4
5
6
6
7
8
9
10
11
12
13
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КО-530-01.03.11.004 | Шпилька | |
| 2 | КО-530-01.03.11.100 | Гильза | |
| 3 | 6678.2-063-4 | Манжета | |
| 4 | 9833.095-100-30-2-2 | Кольцо | |
| 5 | КО-530-01.03.11.300 | Крышка | |
| 6 | Е50-2-063-50 | Грязесъемник | |
| 7 | 6402.8.65Г.019 | Шайба | |
| 8 | 5915.М8-6Н.6.019 | Гайка | |
| 9 | КО-530-01.03.11.003 | Фланец | |
| 10 | КО-530-01.03.11.007 | Кольцо | |
| 11 | КО-530-01.03.11.002 | Шток | |
| 12 | 6678.1-100-4 | Манжета | |
| 13 | 9833.070-075-30-2-2 | Кольцо | |
| 14 | КО-530-01.03.11.001 | Поршень | |
| 15 | КО-530-01.03.11.006 | Шайба | |
| 16 | КО-530-01.03.11.005 | Гайка | |
| 17 | КО-530-01.03.11.200 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
