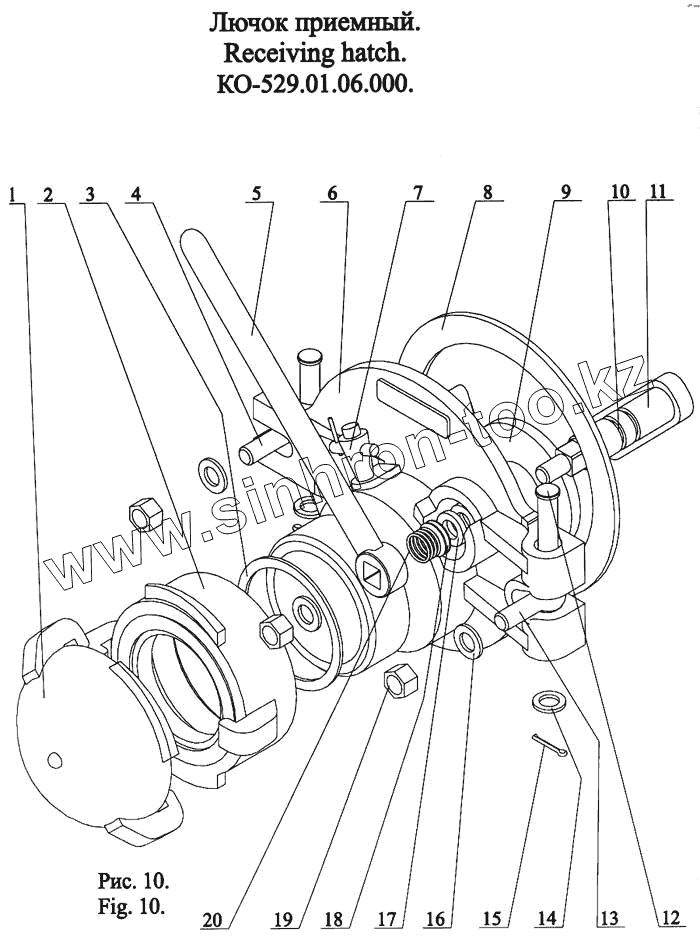

Каталог запасных частей к технике: МЗКМ КО-530-01. Лючок приемный КО-529.01.06.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 28352.Г3В-100 | Головка-заглушка всасывающая | |
| 2 | 28352.ГМВ-100 | Головка всасывающая | |
| 3 | ПМ130Б-110001 | Прокладка | |
| 4 | КО-529.01.06.001-01 | Болт откидной | |
| 5 | КО-529.01.06.200 | Рычаг | |
| 6 | КО-529.01.06.006 | Корпус лючка | |
| 7 | Dу6.исп.2.Ру1Мпа | Кран латунный сальниковый | |
| 8 | КО-529.01.06.011 | Прокладка | |
| 9 | КО-529.01.06.012 | Диск корпуса | |
| 10 | 9833.024-030-36-2-2 | Кольцо | |
| 11 | КО-529.01.06.100 | Рычаг поворотный | |
| 12 | КО-529.01.06.013 | Ось | |
| 13 | КО-529.01.06.001 | Болт откидной | |
| 14 | 11371.С.16.02.019 | Шайба | |
| 15 | 397.4х25.019 | Шплинт | |
| 16 | ПМ20-800003 | Шайба | |
| 17 | 6308.СП-48-28-6 | Кольцо | |
| 18 | КО-529.01.06.007 | Шайба | |
| 19 | 5915.М16х1.5-6Н.6.019 | Гайка | |
| 20 | КО-529.01.06.004 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
