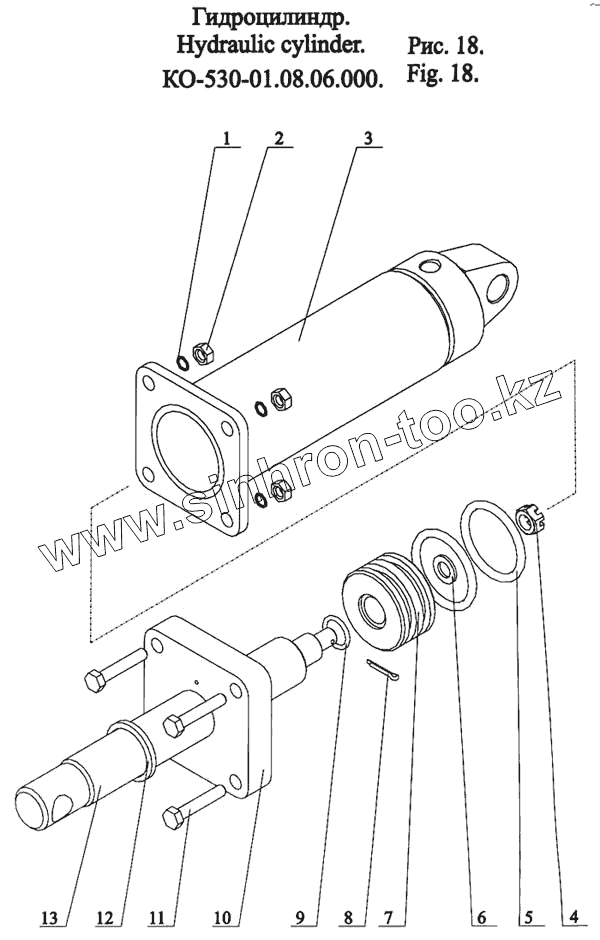

Каталог запасных частей к технике: МЗКМ КО-530-01. Гидроцилиндр КО-530-01.08.06.000
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6402.10.65Г.019 | Шайба | |
| 2 | 5915.М10-6Н.6.019 | Гайка | |
| 3 | КО-530-01.08.06.100 | Корпус | |
| 4 | 5919.М12-6Н.6.019 | Гайка | |
| 5 | 9833.050-060-58-2-2 | Кольцо | |
| 6 | 11371.12.02.019 | Шайба | |
| 7 | ПМ20-910015Б | Поршень | |
| 8 | 397.3,2х32.019 | Шплинт | |
| 9 | 9833.020-025-30-2-2 | Кольцо | |
| 10 | ПМ20-910016Б | Фланец | |
| 11 | 7798.М10-6gх45.56.019 | Болт | |
| 12 | КПМ2-50-03 | Грязесъемник | |
| 13 | АКПМЗ-092701А | Шток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
