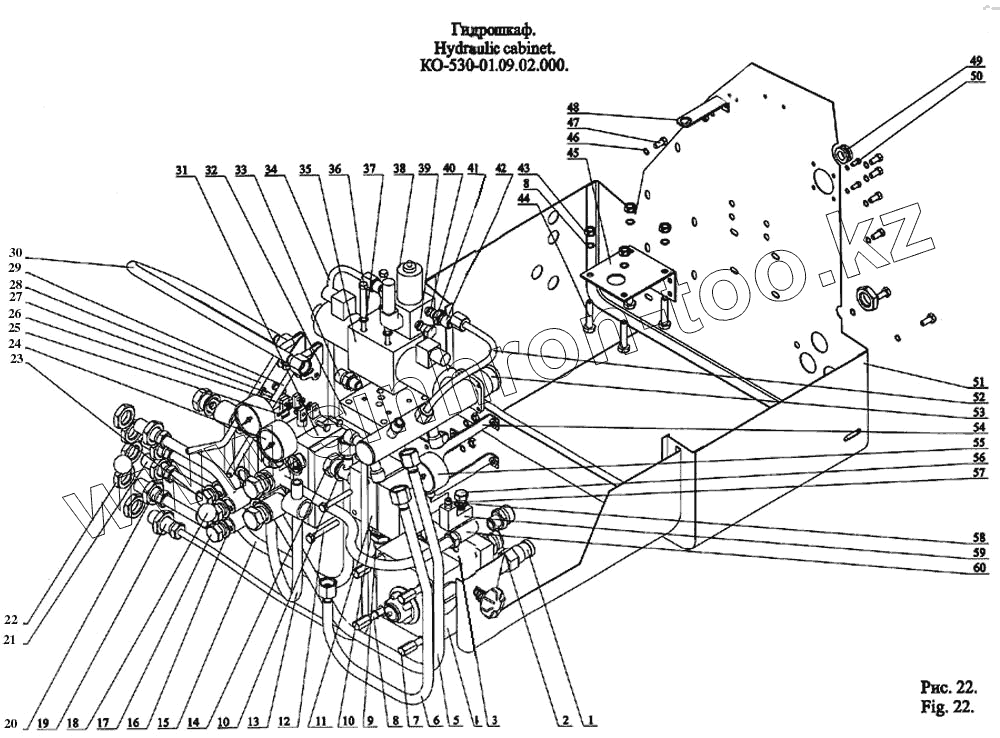

Каталог запасных частей к технике: МЗКМ КО-530-01. Гидрошкаф КО-530-01.09.02.000
1
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КО-713.45.02.003 | Ниппель | |
| 2 | КО-530-01.09.02.002 | Штуцер | |
| 3 | КО-530-01.09.02.004 | Плита | |
| 4 | МБПГ55-14МУХЛ4.2-053-1790-86 | Регулятор расхода с предохранительным клапаном | |
| 5 | КО-530-01.09.02.280 | Трубопровод | |
| 6 | КО-530-01.09.02.310 | Трубопровод | |
| 7 | КО-713.45.02.004 | Винт | |
| 8 | 6402.10.65Г.019 | Шайба | |
| 9 | КО-427.15.00.015 | Штуцер | |
| 10 | КО-530-01.09.02.009 | Прокладка | |
| 11 | КРР-10/20ТВ | Клапан предохранительный | |
| 12 | 7798.М8-6gх80.56.019 | Болт | |
| 13 | КО-530-01.09.02.270 | Трубопровод | |
| 14 | КО-427.14.00.012 | Штуцер | |
| 15 | КО-530-01.09.02.290 | Трубопровод | |
| 16 | КО-530-01.09.02.008 | Прокладка | |
| 17 | КО-530-01.09.02.001 | Штуцер | |
| 18 | П30МН6-64 | Ручка | |
| 19 | КО-530-01.09.02.260 | Трубопровод | |
| 20 | КО-530-01.09.02.220 | Трубопровод | |
| 21 | КО-530-01.09.02.230 | Трубопровод | |
| 22 | КО-427.05.00.017 | Гайка | |
| 23 | КО-427.15.00.013 | Штуцер | |
| 24 | МТП-1М-10Мпа-4.25-3710.0045-87 | Манометр | |
| 25 | 397.2х16.019 | Шплинт | |
| 26 | 11371.С.8.02.019 | Шайба | |
| 27 | КО-002.19.03.010 | Палец | |
| 28 | КО-530-01.09.02.360 | Рычаг | |
| 29 | КО-530-01.09.02.360-01 | Рычаг | |
| 30 | КО-530-01.09.02.210 | Трубопровод | |
| 31 | 346-3КК5 | Гидрораспределитель | |
| 32 | КО-530-01.09.02.005 | Плита | |
| 33 | КО-427.15.01.003 | Штуцер | |
| 34 | КО-530-01.09.02.200 | Трубопровод | |
| 35 | РХ10.021-24/ООД | Гидрораспределитель | |
| 36 | КО-427.15.01.005 | Болт | |
| 37 | 6402.6.65Г.019 | Шайба | |
| 38 | У.4690.06.901.24УХЛ2.22-153.08-88 | Гидрораспределитель | |
| 39 | 9833.011-015-25-2-3 | Кольцо | |
| 40 | ПМ130Б-900014 | Прокладка | |
| 41 | КО-806.09.01.005 | Пробка | |
| 42 | КО-806.09.01.016 | Штуцер | |
| 43 | 5915.М10-6Н.6.019 | Гайка | |
| 44 | 7798.М10-6gх50.56.019 | Болт | |
| 45 | КО-530-01.09.02.003 | Кронштейн | |
| 46 | 6402.8.65Г.019 | Шайба | |
| 47 | 7798.М8-6gх20.56.019 | Болт | |
| 48 | КО-530-01.09.02.006 | Кронштейн | |
| 49 | КО-815.09.01.000 | Заглушка | |
| 50 | 17473.В.М6-6gх12.56.019 | Винт | |
| 51 | КО-530-01.09.02.100 | Шкаф | |
| 52 | КО-530-01.09.02.300 | Трубопровод | |
| 53 | КО-530-01.09.02.320 | Коллектор | |
| 54 | КО-530-01.09.02.350 | Кронштейн | |
| 55 | МТП-1М-25Мпа-4.25-7310.0045-87 | Манометр | |
| 56 | КО-530-01.09.00.001 | Штуцер | |
| 57 | КО-530-01.09.00.002 | Прокладка | |
| 58 | КО-427.05.02.006 | Прокладка | |
| 59 | КО-530-01.09.02.370 | Тройник | |
| 60 | КО-530-01.09.02.340 | Трубопровод |
