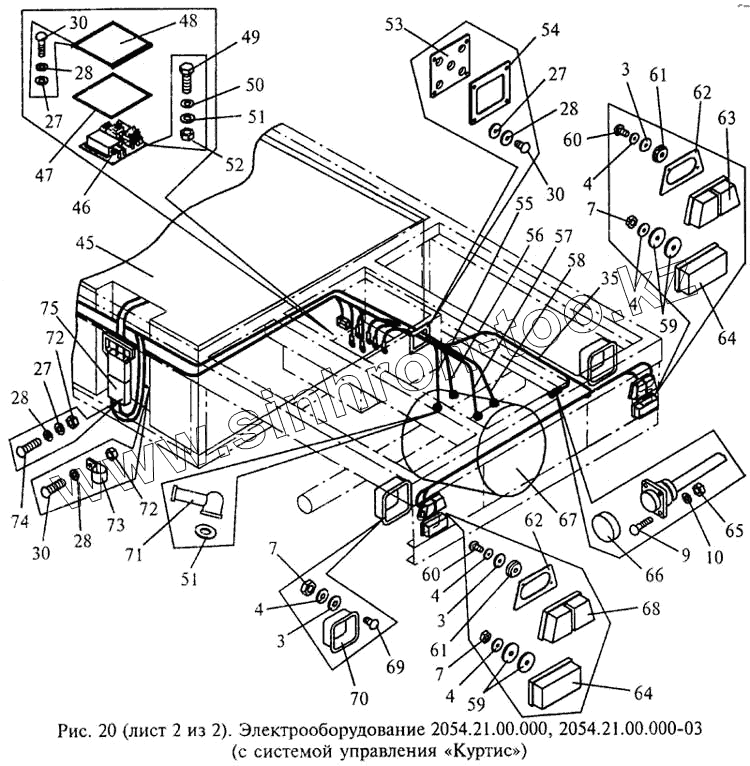

Каталог запасных частей к технике: МЗИК ЭТ-2054. Электрооборудование (с системой управления «Куртис»)
3
3
3
4
4
4
4
4
7
7
7
9
10
27
27
27
28
28
28
28
30
30
30
35
45
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
59
60
60
61
61
62
62
63
64
64
65
66
67
68
69
70
71
72
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | Шайба С.6х1,2.04.06 {ГОСТ 11371-78} | Шайба С.6х1,2.04.06 {ГОСТ 11371-78} | |
| 4 | Шайба 6 65Г 06 {ГОСТ 6402-70} | Шайба 6 65Г 06 {ГОСТ 6402-70} | |
| 7 | Гайка 6-Кд {ОСТ 1.33025-80} | Гайка 6-Кд {ОСТ 1.33025-80} | |
| 9 | Винт 3-10-Кд {ОСТ 1.31528-80} | Винт 3-10-Кд {ОСТ 1.31528-80} | |
| 10 | Шайба 3 65Г 06 {ГОСТ 6402-70} | Шайба 3 65Г 06 {ГОСТ 6402-70} | |
| 27 | Шайба С.5.01.08кп.029 {ГОСТ 11371-78} | Шайба С.5.01.08кп.029 {ГОСТ 11371-78} | |
| 28 | Шайба 5 65Г 06 {ГОСТ 6402-70} | Шайба 5 65Г 06 {ГОСТ 6402-70} | |
| 30 | Винт 5-12-Кд {ОСТ 1.31528-80} | Винт 5-12-Кд {ОСТ 1.31528-80} | |
| 35 | 2054.21.00.050 | Жгут | |
| 45 | 2054.21.05.000 | Батарея аккумуляторная (кислотная) | |
| 45 | 2054.01.01.000 | Батарея аккумуляторная (щелочная) | |
| 46 | 2054.21.08.000 | Блок управления | |
| 47 | 2054.21.00.001 | Прокладка | |
| 48 | 2054.21.00.003 | Крышка | |
| 49 | Болт М10-6ех35.46.019 {ГОСТ 7798-70} | Болт М10-6ех35.46.019 {ГОСТ 7798-70} | |
| 50 | Шайба 10 65Г 06 {ГОСТ 6402-70} | Шайба 10 65Г 06 {ГОСТ 6402-70} | |
| 51 | Шайба С.10.02.Ст3кп.06 {ГОСТ 11371-78} | Шайба С.10.02.Ст3кп.06 {ГОСТ 11371-78} | |
| 52 | Гайка 10-Кд {ОСТ 1.33017-80} | Гайка 10-Кд {ОСТ 1.33017-80} | |
| 53 | 2054.21.00.051 | Прокладка | |
| 54 | 2054.21.00.002 | Рамка | |
| 55 | 2054.01.00.020-08 | Провод | |
| 56 | 2054.01.00.020-04 | Провод | |
| 57 | 2054.01.00.020-06 | Провод | |
| 58 | 2054.01.00.020-02 | Провод | |
| 59 | 2054.01.00.009 | Шайба | |
| 60 | Винт 6-18-Кд {ОСТ 1.31528-80} | Винт 6-18-Кд {ОСТ 1.31528-80} | |
| 61 | 2054.01.00.001 | Втулка | |
| 62 | 2054.01.00.004 | Прокладка | |
| 63 | Фонарь задний коляски прицепной 0065.0037.16010 {ГОСТ 6964-72} | Фонарь задний коляски прицепной 0065.0037.16010 {ГОСТ 6964-72} | |
| 64 | Фонарь света заднего хода 22.3716 {ГОСТ 6964-72} | Фонарь света заднего хода 22.3716 {ГОСТ 6964-72} | |
| 65 | Гайка 3-Кд {ОСТ 1.33017-80} | Гайка 3-Кд {ОСТ 1.33017-80} | |
| 66 | Заглушка предохранительная 12 {ОСТ 1.10481-72} | Заглушка предохранительная 12 {ОСТ 1.10481-72} | |
| 67 | Электродвигатель ДПТ-6,0У2 {ЖАИЕ.527324.001ТУ} | Электродвигатель ДПТ-6,0У2 {ЖАИЕ.527324.001ТУ} | |
| 68 | Фонарь задний левый 0065.1337.16010 {ГОСТ 6964-72} | Фонарь задний левый 0065.1337.16010 {ГОСТ 6964-72} | |
| 69 | Винт 6-16-Кд {ОСТ 1.31528-80} | Винт 6-16-Кд {ОСТ 1.31528-80} | |
| 70 | 2054.01.00.006 | Кожух | |
| 71 | 103К.01.00.127 | Чехол | |
| 72 | Гайка 5-Кд {ОСТ 1.33017-80} | Гайка 5-Кд {ОСТ 1.33017-80} | |
| 73 | Хомут 25-7 {ОСТ 1.12090-75} | Хомут 25-7 {ОСТ 1.12090-75} | |
| 74 | Болт 5-36-Кд {ОСТ 1.31102-80} | Болт 5-36-Кд {ОСТ 1.31102-80} | |
| 75 | 2054.01.00.030 | Жгут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
