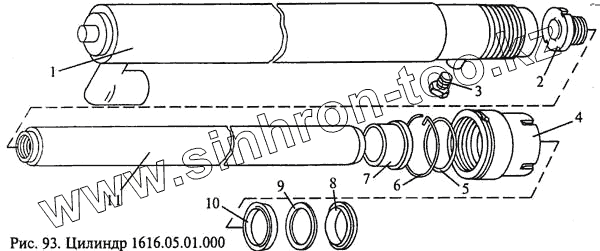

Каталог запасных частей к технике: МЗИК ЭП-1616. Цилиндр 1616.05.01.000

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано ДП-1604 ЭП-103КО ЭП-1616 ЭТ-2054

Схема > Не выбрано Корпус Ограждение Полик Сиденье Мост ведущий Мост управляемый Колесо 1216.02.00.010 Колесо 1216.02.00.140 Колесо 1616.03.00.010 Колесо 103К.00.13.020 Ступица Ступица Управление рулевое Вал Механизм рулевой Устройство тормозное Привод гидравлического тормоза Тормоз гидравлический (рабочий) Цилиндр тормоза главный Электрооборудование (с системой управления «Куртис», со светотехникой) Электрооборудование (с системой управления «Куртис», со светотехникой) Электрооборудование (с системой управления «Куртис», без светотехники) Электрооборудование (с системой управления «Куртис», без светотехники) Электрооборудование (с контакторной системой управления, без светотехники) Электрооборудование (с контакторной системой управления, без светотехники) Электрооборудование (с контакторной системой управления, со светотехникой) Электрооборудование (с контакторной системой управления, со светотехникой) Жгут 1216.01.00.020 Жгут 1216.01.00.020-02 Жгут 1216.21.00.020, 1216.21.00.020-01 Жгут 1216.01.03.010, 1216.01.03.070 Жгут 1216.01.03.100, 1216.01.03.080 Жгут 1616.11.00.050 Жгут 1616.11.00.060 Жгут 1616.21.00.060 Жгут 1616.21.00.110 Провод 1616.11.00.010 Провод 1616.11.00.010-01 Провод 1616.11.00.010-02 Провод 1616.11.00.010-03 Провод 1616.11.00.010-04 Провод 1616.11.00.010-05 Провод 1616.11.00.010-06 Провод 1616.11.00.010-07 Провод 1616.11,00.010-08 Провод 1616.11.00.090 Провод 1616.21.00.010 Провод 1616.21.00.010-01 Провод 1616.21.00.010-02 Провод 1616.21.00.010-03 Провод 1616.21.00.010-04 Провод 1616.21.00.010-05 Провод 1616.21.00.010-06 Провод 1616.21.00.010-07 Провод 1616.21.00.010-08 Провод 1616.21.00.010-09 Провод 1616.21.00.020, 1616.21.00.020-01 Провод 1616.21.00.090, 1616.21.00.090-01 Провод 1616.21.01.030 Розетка 1616.11.00.030 Розетка 1616.21.00.030 Розетка 1616.21.00.030-01 Вилка 1616.21.01.020 Вилка 1616.21.01. 020-01 Вилка 1616.21.01.020-02 Вилка 1616.31.01.020 Вилка 1616.31.01.020-01 Батарея аккумуляторная (щелочная, для контакторной системы управления) Батарея аккумуляторная (щелочная, для системы управления «Куртис») Батарея аккумуляторная (кислотная, для контакторной системы управления) Батарея аккумуляторная (кислотная, для системы управления «Куртис») Привод акселератора Блок управления Блок контакторов Привод контроллера Плата 2054.21.08.030 Блок управления БУ ЭП1616 Фонарь Панель 1216.01.03.000 Панель 1216.01.03.000-02 Панель 1216.01.03.000-04 Панель 1216.01.03.000-06 Панель 1216.01.06.000 Гидропривод 1616.04.00.000 Гидропривод 1616.04.00.000 Дроссель 1216.04.07.000 Бак Установка гидрораспределителя Распределитель Клапан предохранительный Гидроцилиндр 1616.04.06.000 Гидроцилиндр 1601.04.55.000-04, 1601.04.55.000-06 Гидропривод навесных приспособлений 1216.07.00.000 Гидропривод навесных приспособлений 1216.07.00.000 Клапан предохранительный 1216.07.00.010 Барабан Коллектор Грузоподъемник 1616.05.00.000 Грузоподъемник 1616.05.00.000 Цилиндр 1616.05.01.000 Вила 1616.00.09.000 Рамка защитная 1216.00.08.000, 1216.00.08.000-02 Клапан 1616.05.00.010, 1616.05.00.010-01 Цепь 1616.05.00.030-04 Грузоподъемник 1616.15.00.000 Грузоподъемник 1616.15.00.000 Грузоподъемник 1616.15.00.000 Цилиндр 1616.15.01.000 Дроссель 1616.15.00.040 Цепь 1616.05.00.030 Цилиндр 1616.15.11.000 Грузоподъемник 1616.25.00.000 Грузоподъемник 1616.25.00.000 Грузоподъемник 1616.25.00.000 Грузоподъемник 1616.25.00.000 Цепь 1616.05.00.030-02 Цилиндр 1616.25.01.000, 1616.25.01.000-02 Комплект запасных частей, инструмента и принадлежностей Расположение основных элементов на погрузчике Расположение основных элементов на погрузчике

1

2

3

4

5

6

7

8

9

10

11

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1616.05.01.010		Труба
2	1616.05.01.021		Патрубок
3	103К.05.01.009		Пробка
4	1616.05.01.005		Гайка
5	Кольцо 054-058-25-2-2 {ГОСТ 18829-73}		Кольцо 054-058-25-2-2 {ГОСТ 18829-73}
6	1616.05.01.003		Фиксатор
7	1616.05.01.002		Втулка
8	1616.05.01.004		Грязесъемник
9	1616.05.01.007		Кольцо
10	1616.05.01.006		Манжета
11	1616.05.01.030		Труба
