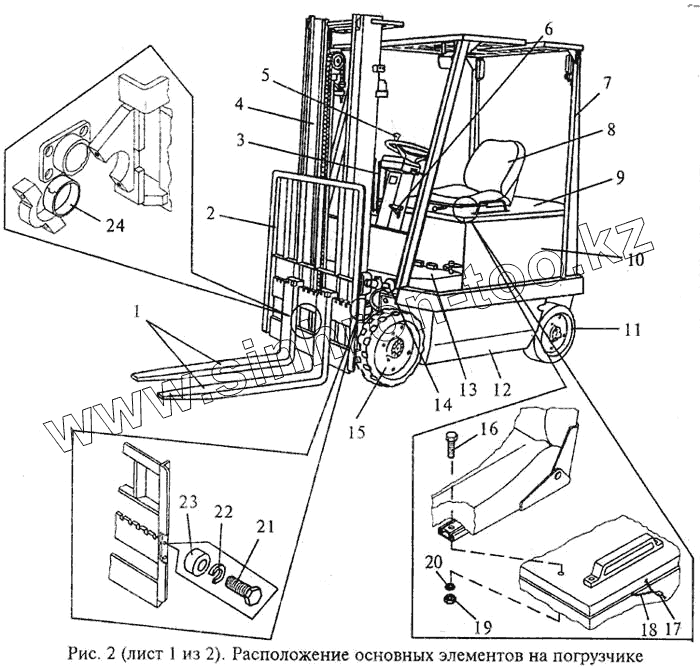

Каталог запасных частей к технике: МЗИК ЭП-1616. Расположение основных элементов на погрузчике
1
2
3
4
4
4
5
6
7
8
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1616.00.09.000 | Вила грузозахватная | |
| 2 | 1216.00.08.000 | Рамка защитная | |
| 3 | 1216.07.00.000 | Гидропривод навесных приспособлений | |
| 4 | 1616.15.00.000 | Грузоподъемник (высота подъема 3,0 м) | |
| 4 | 1616.05.00.000 | Грузоподъемник | |
| 4 | 1616.25.00.000 | Грузоподъемник | |
| 5 | 1216.00.14.000 | Управление рулевое | |
| 6 | 1216.00.05.000 | Устройство тормозное | |
| 7 | 1616.00.07.000 | Ограждение | |
| 8 | 103К.00.29.000 | Сиденье | |
| 9 | 1616.00.00.010 | Крышка | |
| 10 | 1616.11.00.000 | Электрооборудование (с системой «Куртис», со светотехникой) | |
| 10 | 1616.11.00.000-02 | Электрооборудование (с системой «Куртис», без светотехники) | |
| 10 | 1616.21.00.000-01 | Электрооборудование (с контакторной системой управления, со светотехникой) | |
| 10 | 1616.21.00.000 | Электрооборудование (с контакторной системой управления, без светотехники) | |
| 11 | 1616.03.00.000 | Мост управляемый | |
| 12 | 1616.06.00.000 | Корпус | |
| 13 | 1216.00.00.008 | Коврик | |
| 14 | 1616.04.00.000 | Гидропривод | |
| 15 | 1216.12.00.000 | Мост ведущий | |
| 16 | Болт М8-8gх14.46.06 {ГОСТ 7796-70} | Болт М8-8gх14.46.06 {ГОСТ 7796-70} | |
| 17 | Пломба {ОСТ 1.10067-71} | Пломба {ОСТ 1.10067-71} | |
| 18 | Проволока 0,8-0-С {ГОСТ 3282-74} | Проволока 0,8-0-С {ГОСТ 3282-74} | |
| 19 | Гайка М8-6Н.5.06 {ГОСТ 15521-70} | Гайка М8-6Н.5.06 {ГОСТ 15521-70} | |
| 20 | Шайба 8 65Г 06 {ГОСТ 6402-70} | Шайба 8 65Г 06 {ГОСТ 6402-70} | |
| 21 | Болт М12-8gх25.56.06 {ГОСТ 7796-70} | Болт М12-8gх25.56.06 {ГОСТ 7796-70} | |
| 22 | Шайба 12 ОТ 65Г 06 {ГОСТ 6402-70} | Шайба 12 ОТ 65Г 06 {ГОСТ 6402-70} | |
| 23 | 1216.00.00.007 | Упор | |
| 24 | 1216.00.00.003 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
