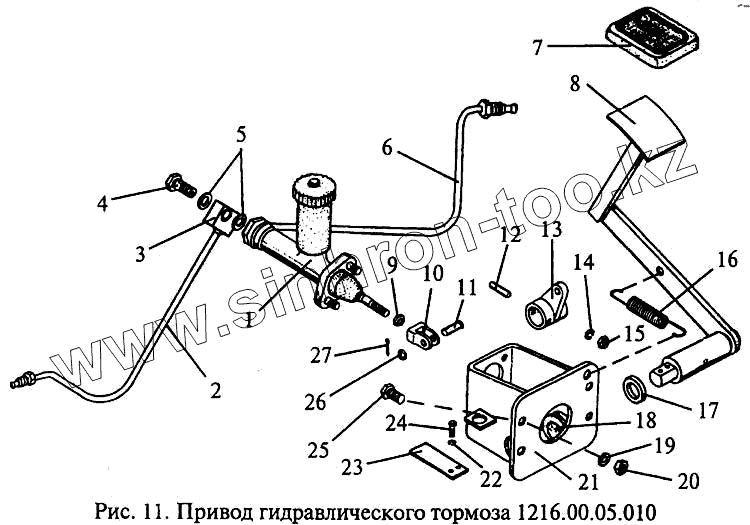

Каталог запасных частей к технике: МЗИК ЭП-1616. Привод гидравлического тормоза
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 408-3505010-10 | Цилиндр главный тормоза в сборе | |
| 2 | 1216.00.05.050-02 | Трубопровод | |
| 3 | 103.00.05.056 | Тройник | |
| 4 | 103.00.05.038 | Болт | |
| 5 | 103.00.05.055 | Прокладка | |
| 6 | 1216.00.05.050 | Трубопровод | |
| 7 | 103К.00.05.101 | Накладка | |
| 8 | 1216.00.05.210 | Педаль | |
| 9 | 250510-29 | Гайка М8 | |
| 10 | 1216.00.05.012 | Вилка | |
| 11 | Ось 6-8f9х25.25 Хим.фос.прм {ГОСТ 9650-80} | Ось 6-8f9х25.25 Хим.фос.прм {ГОСТ 9650-80} | |
| 12 | Штифт 5х45 Хим.Окс.прм {ГОСТ 19119-80} | Штифт 5х45 Хим.Окс.прм {ГОСТ 19119-80} | |
| 13 | 1216.00.05.011 | Рычаг | |
| 14 | Шайба 8 65Г 06 {ГОСТ 6402-70} | Шайба 8 65Г 06 {ГОСТ 6402-70} | |
| 15 | Гайка М8х1-6Н.5.06 {ГОСТ 2524-70} | Гайка М8х1-6Н.5.06 {ГОСТ 2524-70} | |
| 16 | 1216.00.05.016 | Пружина | |
| 17 | 1216.00.05.018 | Шайба | |
| 18 | 103К.00.05.002 | Втулка | |
| 19 | Шайба 10 65Г 06 {ГОСТ 6402-70} | Шайба 10 65Г 06 {ГОСТ 6402-70} | |
| 20 | Гайка М10-6Н.5.06 {ГОСТ 5915-70} | Гайка М10-6Н.5.06 {ГОСТ 5915-70} | |
| 21 | 1216.00.05.100 | Кронштейн | |
| 22 | Шайба 4 65Г 06 {ГОСТ 6402-70} | Шайба 4 65Г 06 {ГОСТ 6402-70} | |
| 23 | 1216.00.05.017 | Планка | |
| 24 | Винт 4-10-Кд {ОСТ 1.31528-80} | Винт 4-10-Кд {ОСТ 1.31528-80} | |
| 25 | Болт М10-8gх25.46.06 {ГОСТ 7796-70} | Болт М10-8gх25.46.06 {ГОСТ 7796-70} | |
| 26 | Шайба 8х1,5.01.08кп.06 {ГОСТ 11371-78} | Шайба 8х1,5.01.08кп.06 {ГОСТ 11371-78} | |
| 27 | Шплинт 2х20.06 {ГОСТ 397-79} | Шплинт 2х20.06 {ГОСТ 397-79} |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
