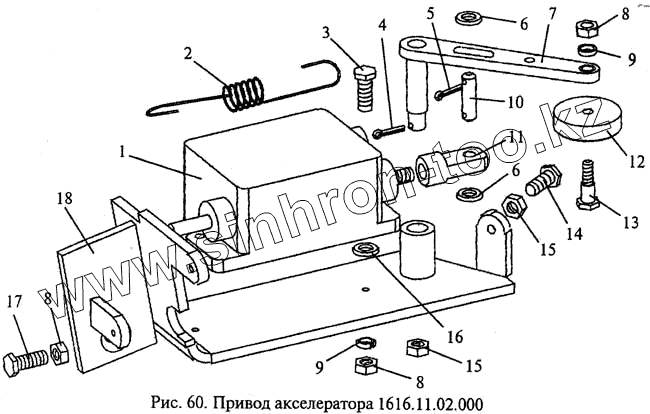

Каталог запасных частей к технике: МЗИК ЭП-1616. Привод акселератора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
8
8
9
9
10
11
12
13
14
15
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 Комплект «Куртис» Розетка (акселератора ОКЛ.001)
2 1216.01.02.006 Пружина
3 Винт 6-24-Хим.Фос.прм {ОСТ 1.31501-80} Винт 6-24-Хим.Фос.прм {ОСТ 1.31501-80}
4 Шплинт 2,5х25.029 {ГОСТ 397-79} Шплинт 2,5х25.029 {ГОСТ 397-79}
5 Шплинт 2,5х16.029 {ГОСТ 397-79} Шплинт 2,5х16.029 {ГОСТ 397-79}
6 Шайба 0,8-8-14-Ц {ОСТ 1.34505-80} Шайба 0,8-8-14-Ц {ОСТ 1.34505-80}
7 1616.11.02.010 Рычаг
8 Гайка 6-Кд {ОСТ 1.33025-80} Гайка 6-Кд {ОСТ 1.33025-80}
9 Шайба 6 65Г 06 {ГОСТ 6402-70} Шайба 6 65Г 06 {ГОСТ 6402-70}
10 1616.11.02.002 Ось
11 1616.11.02.001 Муфта
12 1216.01.02.005 Ролик
13 1216.01.02.004 Ось
14 Винт 6-30-Хим.Фос.прм {ОСТ 1.31501-80} Винт 6-30-Хим.Фос.прм {ОСТ 1.31501-80}
15 Гайка 10-Кд {ОСТ 1.33042-80} Гайка 10-Кд {ОСТ 1.33042-80}
16 Шайба 2,5-6-14-Ц {ОСТ 1.34505-80} Шайба 2,5-6-14-Ц {ОСТ 1.34505-80}
17 Винт 6-44-Ц {ОСТ 1.31501-80} Винт 6-44-Ц {ОСТ 1.31501-80}
18 1616.11.02.020 Кронштейн
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
