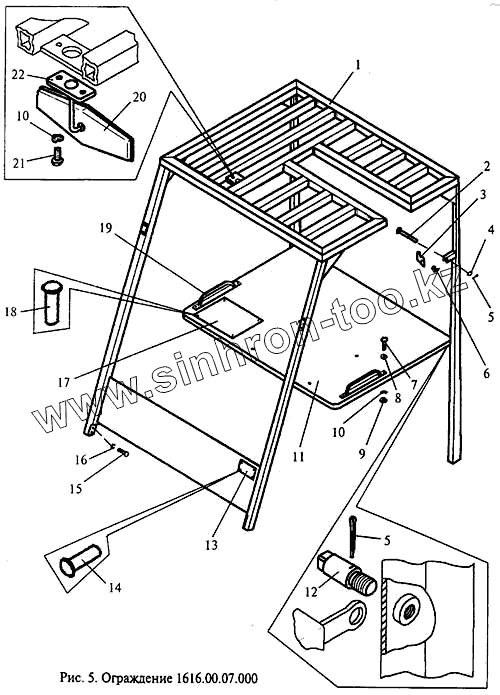

Каталог запасных частей к технике: МЗИК ЭП-1616. Ограждение

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 1616.00.07.000 Ограждение
2 Ось 6-8b12х50.45.06 {ГОСТ 9650-80} Ось 6-8b12х50.45.06 {ГОСТ 9650-80}
3 103К.00.07.022 Защелка
4 Шайба С.8х1,5.01.08кп.06 {ГОСТ 11371-78} Шайба С.8х1,5.01.08кп.06 {ГОСТ 11371-78}
5 Шплинт 2х20.06 {ГОСТ 397-79} Шплинт 2х20.06 {ГОСТ 397-79}
6 103К.00.07.021 Пружина
7 Болт М6-8gх25.46.06 {ГОСТ 7798-70} Болт М6-8gх25.46.06 {ГОСТ 7798-70}
8 Шайба 6.01.08кп.06 {ГОСТ 11371-78} Шайба 6.01.08кп.06 {ГОСТ 11371-78}
9 Гайка М6-6Н.5.06 {ГОСТ 5916-70} Гайка М6-6Н.5.06 {ГОСТ 5916-70}
10 Шайба 6 65Г 06 {ГОСТ 6402-70} Шайба 6 65Г 06 {ГОСТ 6402-70}
11 1616.00.00.011 Крышка
12 1216.00.00.009 Ось
13 1616.00.07.006 Табличка
14 Заклепка 3х8.37.Хим.Окс.хр {ГОСТ 10299-80} Заклепка 3х8.37.Хим.Окс.хр {ГОСТ 10299-80}
15 Болт М10-8gх25. 46.06 {ГОСТ 7798-70} Болт М10-8gх25. 46.06 {ГОСТ 7798-70}
16 Шайба 10 65Г 06 {ГОСТ 6402-70} Шайба 10 65Г 06 {ГОСТ 6402-70}
17 1616.00.00.015 Табличка
18 Заклепка 3х6.38.М3.Хим.Пас {ГОСТ 10299-80} Заклепка 3х6.38.М3.Хим.Пас {ГОСТ 10299-80}
19 1216.00.00.013 Ручка
20 2103-8201008 Зеркало заднего вида внутреннее
21 Винт В.М6-8gх10.46.06 {ГОСТ 17473-80} Винт В.М6-8gх10.46.06 {ГОСТ 17473-80}
22 1216.00.07.005 Пластина
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
