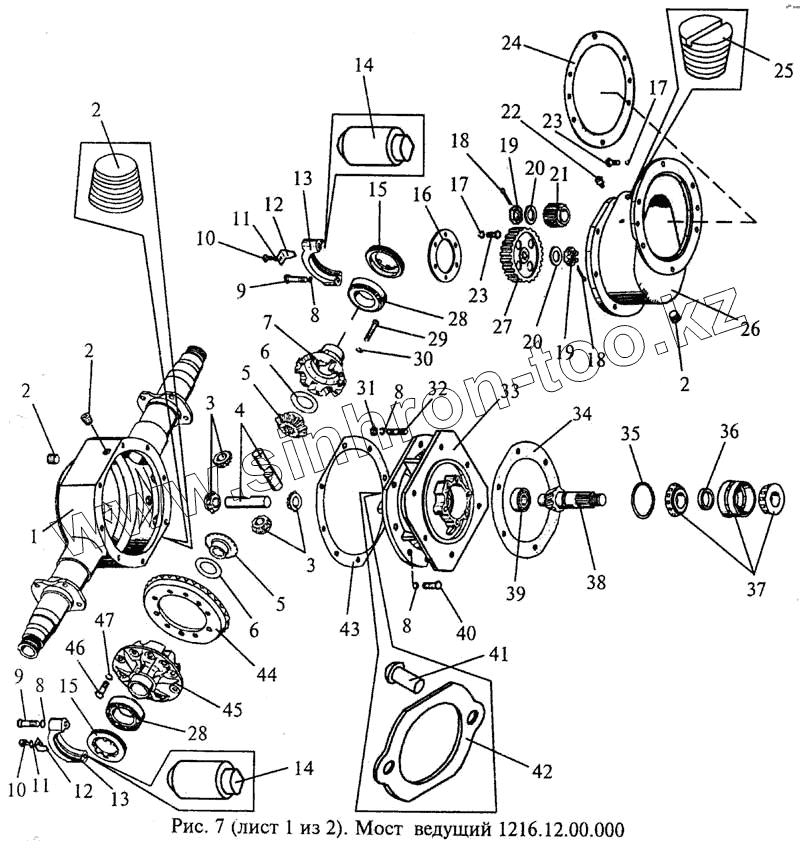

Каталог запасных частей к технике: МЗИК ЭП-1616. Мост ведущий
1
2
2
2
2
3
3
4
5
5
6
6
7
8
8
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
17
18
18
19
19
20
20
21
22
22
23
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1216.02.00.210 | Картер | |
| 2 | 1601.01.01.034 | Пробка | |
| 3 | 452-2403055 | Сателлит дифференциала | |
| 4 | 451Д-2403060-02 | Ось сателлитов | |
| 5 | 452-2403050-01 | Шестерня полуоси | |
| 6 | 69-2403030 | Шайба опорная | |
| 7 | 3741-2403018 | Чашка коробки правая | |
| 8 | Шайба 12 ОТ 65Г 06 {ГОСТ 6402-70} | Шайба 12 ОТ 65Г 06 {ГОСТ 6402-70} | |
| 9 | Болт М12х1,25-6gх60.56.06 {ГОСТ 7796-70} | Болт М12х1,25-6gх60.56.06 {ГОСТ 7796-70} | |
| 10 | Болт М8-8gх14.46.06 {ГОСТ 7796-70} | Болт М8-8gх14.46.06 {ГОСТ 7796-70} | |
| 11 | Шайба 8 ОТ 65Г 06 {ГОСТ 6402-70} | Шайба 8 ОТ 65Г 06 {ГОСТ 6402-70} | |
| 12 | 1216.02.00.027 | Стопор | |
| 13 | 1216.02.00.081 | Крышка | |
| 14 | 1216.02.00.041 | Штифт | |
| 15 | 1216.02.00.089 | Гайка | |
| 16 | 1216.02.00.032 | Крышка | |
| 17 | Шайба 10 Т 65Г 06 {ГОСТ 6402-70} | Шайба 10 Т 65Г 06 {ГОСТ 6402-70} | |
| 18 | Шплинт 4х40.06 {ГОСТ 397-79} | Шплинт 4х40.06 {ГОСТ 397-79} | |
| 19 | Гайка М20х1.5-6Н.04.06 {ГОСТ 5935-73} | Гайка М20х1.5-6Н.04.06 {ГОСТ 5935-73} | |
| 20 | 1216.02.00.036 | Шайба | |
| 21 | 1216.02.00.047 | Колесо зубчатое | |
| 22 | 308387-П | Клапан предохранительный | |
| 22 | 103.02.00.230 | Сапун | |
| 23 | Болт М10-6gх25.88.06 {ГОСТ 7796-70} | Болт М10-6gх25.88.06 {ГОСТ 7796-70} | |
| 24 | 1216.02.00.018 | Прокладка | |
| 25 | 1216.07.01.006 | Пробка | |
| 26 | 1216.02.00.013 | Корпус | |
| 27 | 1216.02.00.048 | Колесо зубчатое | |
| 28 | Подшипник 7510А {ГОСТ 27365-87} | Подшипник 7510А {ГОСТ 27365-87} | |
| 29 | 201509-П | Болт М10-6gх60.68 ОСТ 37.001.123-75 | |
| 30 | 252136-П2 | Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-75 | |
| 31 | Гайка М12-6Н.5.06 {ГОСТ 2524-70} | Гайка М12-6Н.5.06 {ГОСТ 2524-70} | |
| 32 | Шпилька 2М12-6gх30.66.06 {ГОСТ 22036-76} | Шпилька 2М12-6gх30.66.06 {ГОСТ 22036-76} | |
| 33 | 1216.02.00.039 | Картер редуктора | |
| 34 | 1216.02.00.016 | Прокладка | |
| 35 | 1216.02.00.028 | Кольцо | |
| 36 | 1216.02.00.034 | Кольцо | |
| 37 | Подшипник 57707АУ | Подшипник 57707АУ | |
| 38 | 3741-2402017 | Шестерня ведущая главной передачи заднего моста | |
| 39 | Подшипник 102304М {ГОСТ 8328-75} | Подшипник 102304М {ГОСТ 8328-75} | |
| 40 | Болт М12х1,25-8gх35.56.06 {ГОСТ 7796-70} | Болт М12х1,25-8gх35.56.06 {ГОСТ 7796-70} | |
| 41 | Заклепка 5-20 Хим.Окс {ОСТ 134073-85} | Заклепка 5-20 Хим.Окс {ОСТ 134073-85} | |
| 42 | 103.02.00.064 | Держатель | |
| 43 | 1216.02.00.015 | Прокладка | |
| 44 | 3741-2402060 | Шестерня ведомая | |
| 45 | 3741-2403019 | Чашка коробки левая | |
| 46 | 350004 | Болт специальный М12х1,25-6gх22.10 | |
| 47 | 252137-П2 | Шайба 12 ОТ 65Г ОСТ 37.001.115-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
