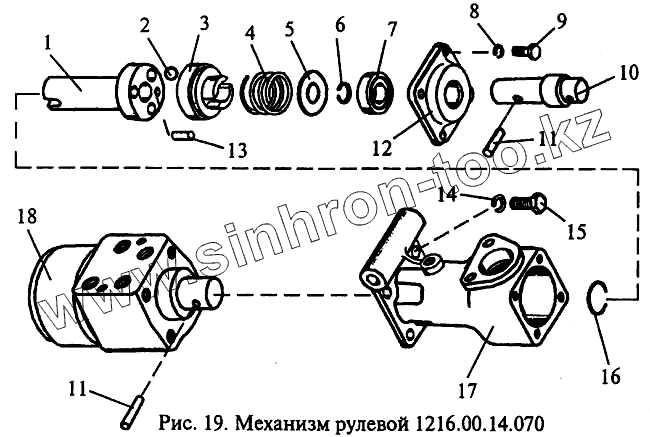

Каталог запасных частей к технике: МЗИК ЭП-1616. Механизм рулевой

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 1216.00.04.051 Чашка
2 Шарик Б10,319-100 {ГОСТ 3722-81} Шарик Б10,319-100 {ГОСТ 3722-81}
3 1216.00.04.072 Чашка
4 1216.00.04.017 Пружина
5 1216.00.04.011 Шайба
6 Кольцо В20 Хим.Фос.прм {ГОСТ 13940-86} Кольцо В20 Хим.Фос.прм {ГОСТ 13940-86}
7 Подшипник 80104 {ГОСТ 7242-81} Подшипник 80104 {ГОСТ 7242-81}
8 Шайба 8 65Г 06 {ГОСТ 6402-70} Шайба 8 65Г 06 {ГОСТ 6402-70}
9 Болт М8-8gх20.46.06 {ГОСТ 7796-70} Болт М8-8gх20.46.06 {ГОСТ 7796-70}
10 1216.00.14.061-02 Вал
11 Штифт 8h8х32 Хим.Окс.прм {ГОСТ 3128-70} Штифт 8h8х32 Хим.Окс.прм {ГОСТ 3128-70}
12 1216.00.04.016 Фланец
13 Штифт 1-8-16 Хим.Окс {ОСТ 1.35000-78} Штифт 1-8-16 Хим.Окс {ОСТ 1.35000-78}
14 Шайба 10 65Г 06 {ГОСТ 6402-70} Шайба 10 65Г 06 {ГОСТ 6402-70}
15 Болт М10-8gх25.46.06 {ГОСТ 7796-70} Болт М10-8gх25.46.06 {ГОСТ 7796-70}
16 МН 470-61 Кольцо запорное 36
17 1216.00.04.015 Корпус
18 Насос-дозатор НДМ-80-10У {ТУ 23.5785851.1-91} Насос-дозатор НДМ-80-10У {ТУ 23.5785851.1-91}
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
