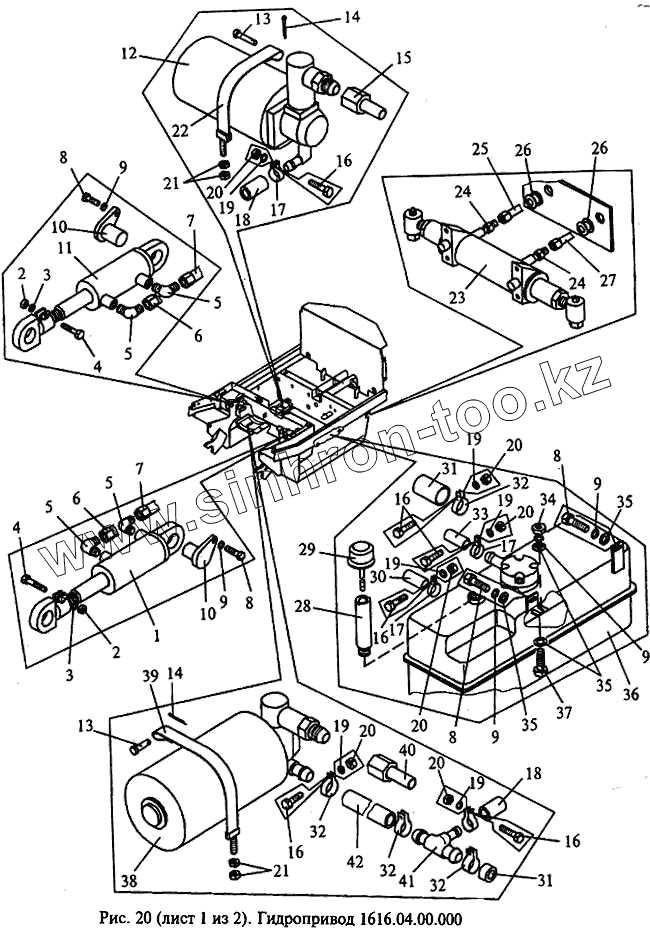

Каталог запасных частей к технике: МЗИК ЭП-1616. Гидропривод 1616.04.00.000
1
2
2
3
3
4
4
5
5
5
5
6
6
7
7
8
8
8
8
9
9
9
9
9
10
10
11
12
13
13
14
14
15
16
16
16
16
16
17
17
17
18
18
19
19
19
19
19
19
20
20
20
20
20
20
21
21
22
23
24
24
25
26
26
27
28
29
30
31
31
32
32
32
32
33
34
35
35
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1601.04.55.000-04 | Гидроцилиндр | |
| 2 | Гайка 10-Кд {ОСТ 1.33018-80} | Гайка 10-Кд {ОСТ 1.33018-80} | |
| 3 | Шайба 10 65Г 06 {ГОСТ 6402-70} | Шайба 10 65Г 06 {ГОСТ 6402-70} | |
| 4 | Болт М10-6ех35.66.019 {ГОСТ 7798-70} | Болт М10-6ех35.66.019 {ГОСТ 7798-70} | |
| 5 | 1601.04.05.011 | Угольник | |
| 6 | 1216.04.00.380-01 | Рукав высокого давления | |
| 7 | 1216.04.00.380 | Рукав высокого давления | |
| 8 | Болт М8-8gх20.46.06 {ГОСТ 7798-70} | Болт М8-8gх20.46.06 {ГОСТ 7798-70} | |
| 9 | Шайба 8 65Г 06 {ГОСТ 6402-70} | Шайба 8 65Г 06 {ГОСТ 6402-70} | |
| 10 | 1216.04.00.020 | Палец | |
| 11 | 1601.04.55.000-06 | Гидроцилиндр | |
| 12 | 1616.04.13.000 | Установка насоса | |
| 13 | Ось 6-10h11х50Ст3сп. Хим.Фос.прм {ГОСТ 9650-80} | Ось 6-10h11х50Ст3сп. Хим.Фос.прм {ГОСТ 9650-80} | |
| 14 | Шплинт 3,2х25.06 {ГОСТ 397-79} | Шплинт 3,2х25.06 {ГОСТ 397-79} | |
| 15 | 1216.04.00.390-03 | Рукав высокого давления | |
| 16 | Болт М6-8gх25.46.06 {ГОСТ 778-70} | Болт М6-8gх25.46.06 {ГОСТ 778-70} | |
| 17 | 1216.04.00.013 | Хомут | |
| 18 | 1616.04.00.003 | Рукав | |
| 19 | Шайба 6 65Г 06 {ГОСТ 6402-70} | Шайба 6 65Г 06 {ГОСТ 6402-70} | |
| 20 | Гайка М6-6Н.5.06 {ГОСТ 5915-70} | Гайка М6-6Н.5.06 {ГОСТ 5915-70} | |
| 21 | Гайка М10-6Н.5.029 {ГОСТ 5915-70} | Гайка М10-6Н.5.029 {ГОСТ 5915-70} | |
| 22 | 1616.04.00.010 | Пояс | |
| 23 | 1616.04.06.000 | Гидроцилиндр | |
| 24 | 1616.04.00.001 | Штуцер | |
| 25 | 1216.04.00.390-05 | Рукав высокого давления | |
| 26 | 1216.04.00.012 | Втулка | |
| 27 | 1216.04.00.390-04 | Рукав высокого давления | |
| 28 | 1216.04.00.011 | Труба | |
| 29 | 1216.04.08.000 | Сапун | |
| 30 | 1616.04.00.005 | Рукав | |
| 31 | 1616.04.00.009 | Рукав | |
| 32 | 1216.04.00.013-02 | Хомут | |
| 33 | 1616.04.00.012 | Рукав | |
| 34 | Гайка М8-6Н.5.06 {ГОСТ 5915-70} | Гайка М8-6Н.5.06 {ГОСТ 5915-70} | |
| 35 | Шайба 3-8-18 Хим.Окс {ОСТ 1.34505-80} | Шайба 3-8-18 Хим.Окс {ОСТ 1.34505-80} | |
| 36 | 1216.04.01.000 | Бак | |
| 37 | Болт М8-8gх25.46.06 {ГОСТ 7798-70} | Болт М8-8gх25.46.06 {ГОСТ 7798-70} | |
| 38 | 1216.04.12.000 | Установка насоса | |
| 39 | 1216.04.00.180 | Пояс | |
| 40 | 1216.04.00.490 | Рукав высокого давления | |
| 41 | 1616.04.00.002 | Тройник | |
| 42 | 1616.04.00.007 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
