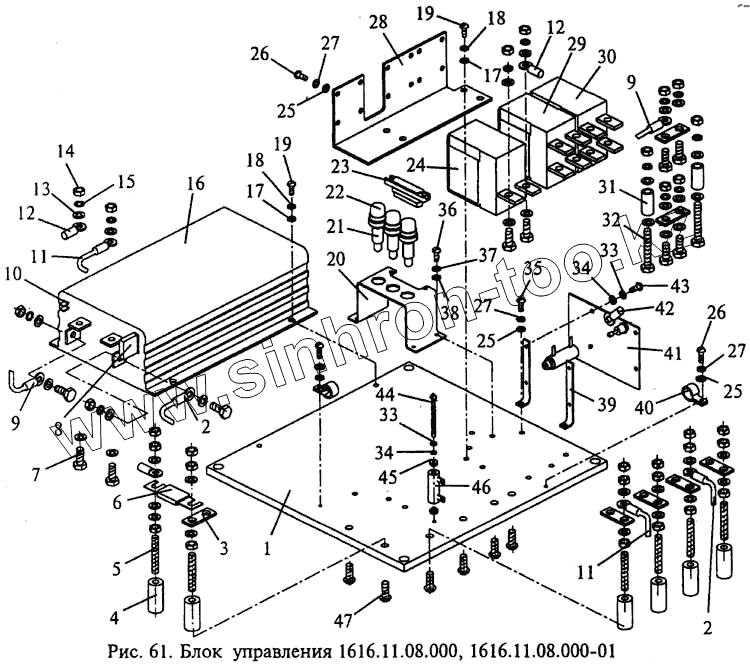

Каталог запасных частей к технике: МЗИК ЭП-1616. Блок управления
1
2
2
3
4
5
6
7
8
9
9
10
11
11
12
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
25
25
26
26
27
27
27
28
29
30
31
32
33
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1616.11.08.001 | Плита | |
| 2 | 1616.11.08.030-02 | Провод | |
| 3 | 2054.21.08.004 | Шина | |
| 4 | 1616.11.08.008 | Стойка | |
| 5 | 2054.21.08.008 | Шпилька | |
| 6 | Предохранитель ТП-400У3 {ТУ 16-646.005-86Е} | Предохранитель ТП-400У3 {ТУ 16-646.005-86Е} | |
| 7 | Болт 8-20-Кд {ОСТ 1.31240-86} | Болт 8-20-Кд {ОСТ 1.31240-86} | |
| 8 | Комплект «Куртис» | Розетка (акселератора ОКЛ.001) | |
| 9 | 1616.11.08.030-01 | Провод | |
| 10 | Комплект «Куртис» | Розетка (акселератора ОКЛ.001) | |
| 11 | 1616.11.08.030 | Провод | |
| 12 | НО.775.015 | Наконечник Н7.750.091 | |
| 13 | Шайба 1,5-8-14-Кд {ОСТ 1.34505-80} | Шайба 1,5-8-14-Кд {ОСТ 1.34505-80} | |
| 14 | Гайка 8-Кд {ОСТ 1.33025-80} | Гайка 8-Кд {ОСТ 1.33025-80} | |
| 15 | Шайба 8 65Г 029 {ГОСТ 6402-70} | Шайба 8 65Г 029 {ГОСТ 6402-70} | |
| 16 | Комплект «Куртис» | Розетка (акселератора ОКЛ.001) | |
| 17 | Шайба 0,5-6-10-Кд {ОСТ 1.34505-80} | Шайба 0,5-6-10-Кд {ОСТ 1.34505-80} | |
| 18 | Шайба 6 65Г 029 {ГОСТ 6402-70} | Шайба 6 65Г 029 {ГОСТ 6402-70} | |
| 19 | Винт 6-12-Кд {ОСТ 1.31528-80} | Винт 6-12-Кд {ОСТ 1.31528-80} | |
| 20 | 2054.21.08.006 | Кронштейн | |
| 21 | Держатель вставки плавкий ДВП4-3В {ГАО.418.014 ТУ} | Держатель вставки плавкий ДВП4-3В {ГАО.418.014 ТУ} | |
| 22 | Вставка плавкая ВП3Б-1В, 10А, 250В {ОЮО.48 1.005 ТУ} | Вставка плавкая ВП3Б-1В, 10А, 250В {ОЮО.48 1.005 ТУ} | |
| 23 | Розетка РП 10-15 «3» {ГЕО.364.004 ТУ} | Розетка РП 10-15 «3» {ГЕО.364.004 ТУ} | |
| 24 | Контактор КМ4100У2, 40В с левыми жесткими выводами катушки {ТУ 16-93 БКЖИ.644413.001 | Контактор КМ4100У2, 40В с левыми жесткими выводами катушки {ТУ 16-93 БКЖИ.644413.001 ТУ} | |
| 25 | Шайба 0,8-5-8-Ц {ОСТ 1.34505-80} | Шайба 0,8-5-8-Ц {ОСТ 1.34505-80} | |
| 26 | Винт 5-10-Кд {ОСТ 1.31528-80} | Винт 5-10-Кд {ОСТ 1.31528-80} | |
| 27 | Шайба 5 65Г 029 {ГОСТ 6402-70} | Шайба 5 65Г 029 {ГОСТ 6402-70} | |
| 28 | 1616.11.08.002 | Кронштейн | |
| 29 | Контактор КМ4110 У2, 40В с левыми жесткими выводами катушки {ТУ 16-93 БКЖИ.644413.00 | Контактор КМ4110 У2, 40В с левыми жесткими выводами катушки {ТУ 16-93 БКЖИ.644413.001 ТУ} | |
| 30 | Контактор КМ4110 У2, 40В с правыми жесткими выводами катушки {ТУ 16-93 БКЖИ.644413.0 | Контактор КМ4110 У2, 40В с правыми жесткими выводами катушки {ТУ 16-93 БКЖИ.644413.001 ТУ} | |
| 31 | 2054.21.08.007 | Втулка | |
| 32 | Болт 8-50-Кд {ОСТ 1.31102-80} | Болт 8-50-Кд {ОСТ 1.31102-80} | |
| 33 | Шайба 3 65Г 026 {ГОСТ 6402-70} | Шайба 3 65Г 026 {ГОСТ 6402-70} | |
| 34 | Шайба 0,8-3-6-Кд {ОСТ 1.34505-80} | Шайба 0,8-3-6-Кд {ОСТ 1.34505-80} | |
| 35 | Винт 5-12-Кд {ОСТ 1.31528-80} | Винт 5-12-Кд {ОСТ 1.31528-80} | |
| 36 | Винт 4-12-Кд {ОСТ 1.31528-80} | Винт 4-12-Кд {ОСТ 1.31528-80} | |
| 37 | Шайба 4 65Г 029 {ГОСТ 6402-70} | Шайба 4 65Г 029 {ГОСТ 6402-70} | |
| 38 | Шайба 0,5-4-7-Кд {ОСТ 1.34505-80} | Шайба 0,5-4-7-Кд {ОСТ 1.34505-80} | |
| 39 | 2054.21.08.005 | Стойка | |
| 40 | Хомут 8-6 {ОСТ 1.12090-75} | Хомут 8-6 {ОСТ 1.12090-75} | |
| 41 | 2054.21.08.030 | Плата | |
| 42 | НО.775.015 | Наконечник Н7.750.091 | |
| 43 | Винт 3-8-Кд {ОСТ 1.31528-80} | Винт 3-8-Кд {ОСТ 1.31528-80} | |
| 44 | Болт 3-56-Ц {ОСТ 1.31148-80} | Болт 3-56-Ц {ОСТ 1.31148-80} | |
| 45 | 2054.21.08.009 | Втулка | |
| 46 | Резистор С5-35В-10Вт-330 Ом ±10% {ОЖО.467.541 ТУ} | Резистор С5-35В-10Вт-330 Ом ±10% {ОЖО.467.541 ТУ} | |
| 47 | Винт 8-20-Кд {ОСТ 1.31528-80} | Винт 8-20-Кд {ОСТ 1.31528-80} |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
