Барабан
Коллектор
Грузоподъемник 1616.05.00.000
Грузоподъемник 1616.05.00.000
Цилиндр 1616.05.01.000
Вила 1616.00.09.000
Рамка защитная 1216.00.08.000, 1216.00.08.000-02
Клапан 1616.05.00.010, 1616.05.00.010-01
Цепь 1616.05.00.030-04
Грузоподъемник 1616.15.00.000
Грузоподъемник 1616.15.00.000
Грузоподъемник 1616.15.00.000
Цилиндр 1616.15.01.000
Дроссель 1616.15.00.040
Цепь 1616.05.00.030
Цилиндр 1616.15.11.000
Грузоподъемник 1616.25.00.000
Грузоподъемник 1616.25.00.000
Грузоподъемник 1616.25.00.000
Грузоподъемник 1616.25.00.000
Цепь 1616.05.00.030-02
Цилиндр 1616.25.01.000, 1616.25.01.000-02
Комплект запасных частей, инструмента и принадлежностей
Расположение основных элементов на погрузчике
Расположение основных элементов на погрузчике
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

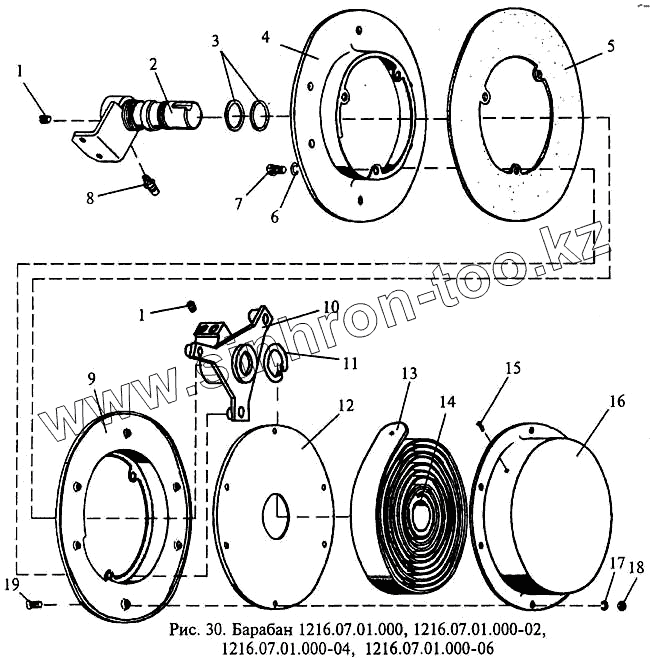

Позиция на иллюстрации
Заводской номер детали
Название детали
1
103К.04.14.017
Пробка
2
1216.07.01.020
Ось
3
Кольцо 030-035-30-2-2 {ГОСТ 18829-73}
Кольцо 030-035-30-2-2 {ГОСТ 18829-73}
4
1216.07.01.003
Барабан
5
1216.07.01.001
Диск
6
Шайба 8 65Г 06 {ГОСТ 6402-70}
Шайба 8 65Г 06 {ГОСТ 6402-70}
7
Болт М8-8gх16.46.06 {ГОСТ 7796-70}
Болт М8-8gх16.46.06 {ГОСТ 7796-70}
8
1216.07.01.005
Штуцер
9
1216.07.01.003-01
Барабан
10
1216.07.01.050
Корпус
11
Кольцо В35 Хим.Фос.прм {ГОСТ 13942-86}
Кольцо В35 Хим.Фос.прм {ГОСТ 13942-86}
12
1216.07.01.002
Диск
13
1216.07.01.040
Пружина
14
1216.07.01.031
Втулка
15
Заклепка 5х9.01.10.026 {ГОСТ 10300-80}
Заклепка 5х9.01.10.026 {ГОСТ 10300-80}
16
1216.07.01.032
Кожух
17
Шайба 6 65Г 06 {ГОСТ 6402-70}
Шайба 6 65Г 06 {ГОСТ 6402-70}
18
Гайка М6-6Н.5.06 {ГОСТ 5915-70}
Гайка М6-6Н.5.06 {ГОСТ 5915-70}
19
Винт В.М6-8gх16.56.06 {ГОСТ 17475-80}
Винт В.М6-8gх16.56.06 {ГОСТ 17475-80}
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
