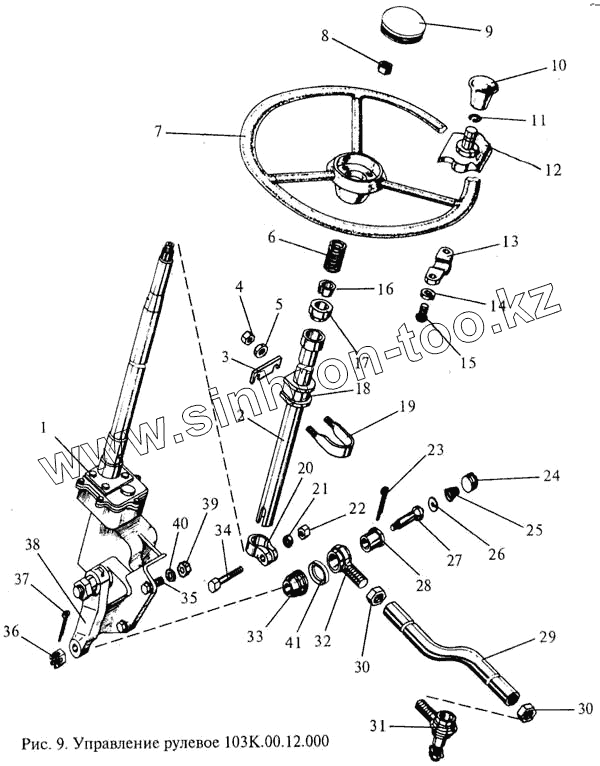

Каталог запасных частей к технике: МЗИК ЭП-103КО. Управление рулевое
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 103К.00.12.020 | Механизм рулевой | |
| 2 | 103К.00.12.033 | Труба | |
| 3 | 103К.00.12.063 | Планка регулировочная | |
| 4 | Гайка М8-6Н.5.06 {ГОСТ 2524-70} | Гайка М8-6Н.5.06 {ГОСТ 2524-70} | |
| 5 | Шайба 8х1,5.01.08кп.06 {ГОСТ 11371-78} | Шайба 8х1,5.01.08кп.06 {ГОСТ 11371-78} | |
| 6 | 12-3401130 | Пружина | |
| 7 | 66-01-3402015 | Колесо рулевого управления | |
| 8 | 250636-П8 | Гайка М16х1,5 | |
| 9 | 2054.07.00.001 | Заглушка | |
| 10 | 103К.00.02.130 | Рукоятка | |
| 11 | 103.00.02.011 | Кольцо | |
| 12 | 103К.00.02.140 | Кронштейн | |
| 13 | 103К.00.02.004 | Хомут | |
| 14 | Шайба 6 65Г 06 {ГОСТ 6402-70} | Шайба 6 65Г 06 {ГОСТ 6402-70} | |
| 15 | Винт ВМ6-8gх.14-46.06 {ГОСТ 17473-80} | Винт ВМ6-8gх.14-46.06 {ГОСТ 17473-80} | |
| 16 | 24-3401128-Б | Кольцо разжимное | |
| 17 | 12-3401120 | Подшипник | |
| 18 | 51-3403021 | Втулка стремянки | |
| 19 | 103К.00.12.055 | Стремянка | |
| 20 | М-3507 | Зажимной хомутик | |
| 21 | 252135-П2 | Шайба 8 | |
| 22 | 250511-П8 | Гайка М8х1 | |
| 23 | Шплинт 3,2х40.06 {ГОСТ 397-79} | Шплинт 3,2х40.06 {ГОСТ 397-79} | |
| 24 | 103К.00.03.063 | Заглушка | |
| 25 | 103К.00.03.064 | Пружина | |
| 26 | 103К.00.03.068 | Пята опорная | |
| 27 | 103К.00.03.069 | Палец | |
| 28 | 103К.00.03.062 | Корпус шарнира | |
| 29 | 103К.00.12.002 | Тяга | |
| 30 | Гайка М18х1,5-6Н.04.06 {ГОСТ 15522-70} | Гайка М18х1,5-6Н.04.06 {ГОСТ 15522-70} | |
| 31 | 103К.00.03.110 | Наконечник | |
| 31 | 24-3003056 | Наконечник | |
| 32 | 103К.00.03.061 | Наконечник тяги | |
| 33 | 103К.00.03.120 | Уплотнитель | |
| 34 | 201487-П8 | Болт М8х1х50 | |
| 35 | Болт 4М12-8gх40.46.06 {ГОСТ 7796-70} | Болт 4М12-8gх40.46.06 {ГОСТ 7796-70} | |
| 36 | Гайка М12х1,5-6Н.04.06 {ГОСТ 5935-35} | Гайка М12х1,5-6Н.04.06 {ГОСТ 5935-35} | |
| 37 | Шплинт 3,2х25.06 {ГОСТ 397-79} | Шплинт 3,2х25.06 {ГОСТ 397-79} | |
| 38 | 103К.00.12.062 | Сошка | |
| 39 | Гайка М12-6Н.5.06 {ГОСТ 2524-70} | Гайка М12-6Н.5.06 {ГОСТ 2524-70} | |
| 40 | Шайба 12 65Г 06 {ГОСТ 6402-70} | Шайба 12 65Г 06 {ГОСТ 6402-70} | |
| 41 | 103К.00.03.066 | Обойма |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
