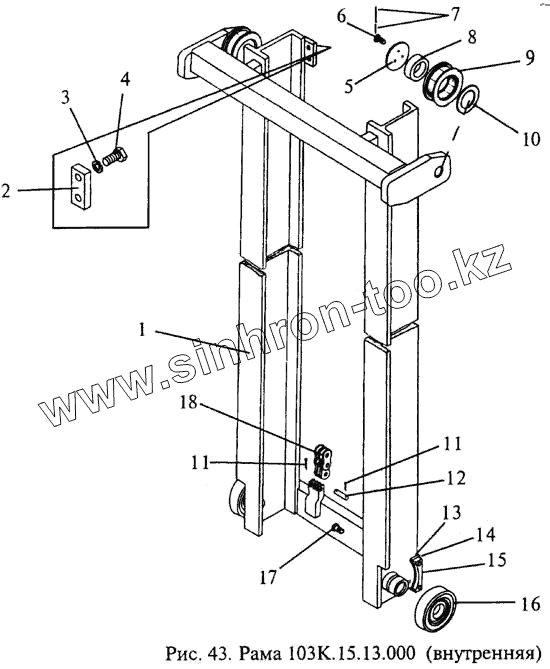

Каталог запасных частей к технике: МЗИК ЭП-103КО. Рама 103К.15.13.000 (внутренняя)
1
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 103К.15.13.000 | Рама | |
| 2 | 103К.15.00.038 | Упор | |
| 3 | Шайба 12 65Г 06 {ГОСТ 6402-70} | Шайба 12 65Г 06 {ГОСТ 6402-70} | |
| 4 | Болт М12-8gх25.56.06 {ГОСТ 7796-70} | Болт М12-8gх25.56.06 {ГОСТ 7796-70} | |
| 5 | 103К.15.00.001-02 | Крышка | |
| 6 | Болт 3М8-8gх14.46.06 {ГОСТ 7796-70} | Болт 3М8-8gх14.46.06 {ГОСТ 7796-70} | |
| 7 | 103К.15.00.004 | Стопор | |
| 8 | Подшипник 4074907 {ГОСТ 4657-82} | Подшипник 4074907 {ГОСТ 4657-82} | |
| 9 | 103К.15.00.103 | Ролик | |
| 9 | 103К.15.00.003 | Ролик | |
| 10 | 103К.05.00.011 | Шайба | |
| 11 | Шплинт 2х12.06 {ГОСТ 397-79} | Шплинт 2х12.06 {ГОСТ 397-79} | |
| 12 | 1616.05.00.032 | Ось | |
| 13 | 103К.15.10.114-04 | Ограничитель | |
| 14 | 103К.15.10.114-06 | Ограничитель | |
| 15 | 103К.15.10.114 | Ограничитель | |
| 16 | Подшипник 460807 АС17 {ТУ 37.006.111-81} | Подшипник 460807 АС17 {ТУ 37.006.111-81} | |
| 17 | Винт ВМ8-8gх16.46.06 {ГОСТ 17475-80} | Винт ВМ8-8gх16.46.06 {ГОСТ 17475-80} | |
| 18 | 103К.15.00.010-02 | Цепь |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
