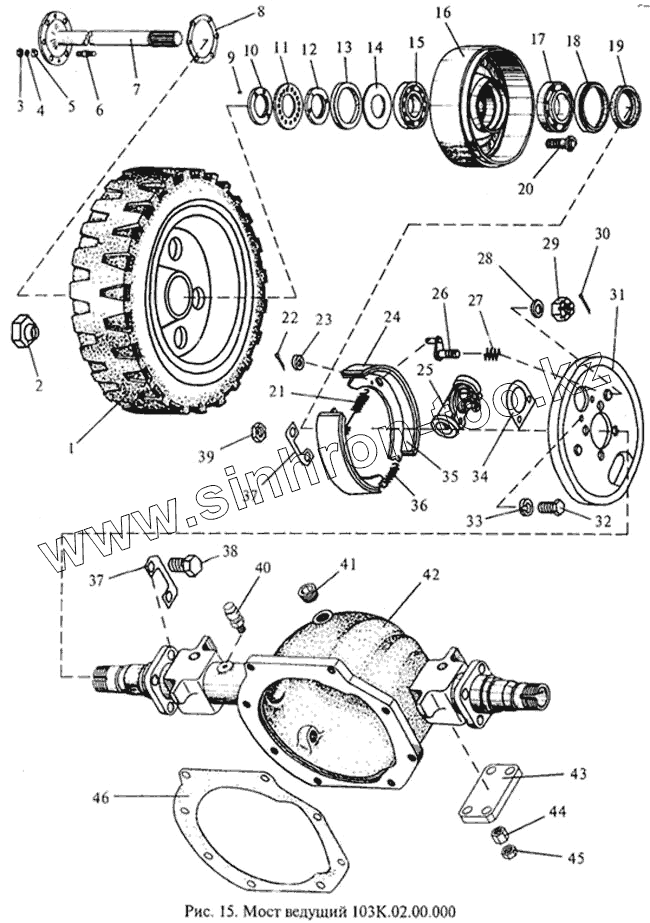

Каталог запасных частей к технике: МЗИК ЭП-103КО. Мост ведущий
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 103К.02.00.020 | Колесо | |
| 2 | 103.02.00.058 | Гайка | |
| 3 | Гайка М10-6Н.5.06 {ГОСТ 2524-70} | Гайка М10-6Н.5.06 {ГОСТ 2524-70} | |
| 4 | Шайба 10 65Г 06 {ГОСТ 6402-70} | Шайба 10 65Г 06 {ГОСТ 6402-70} | |
| 5 | 103.02.00.009 | Втулка разжимная | |
| 6 | 103.02.00.011 | Шпилька | |
| 7 | 103.02.00.006 | Полуось левая | |
| 7 | 103.02.00.018 | Полуось правая | |
| 8 | 103.02.00.003 | Прокладка | |
| 9 | Винт М6-6gх10.14Н.06 {ГОСТ 1478-93} | Винт М6-6gх10.14Н.06 {ГОСТ 1478-93} | |
| 10 | 103.02.00.007 | Контргайка | |
| 11 | 103.02.00.008 | Шайба | |
| 12 | 103.02.00.020 | Гайка | |
| 13 | 103.02.00.004 | Сальник | |
| 14 | 103.02.00005 | Шайба | |
| 15 | Подшипник 7509К {ТУ 37.006.162-89} | Подшипник 7509К {ТУ 37.006.162-89} | |
| 16 | 103К.02.00.002 | Ступица | |
| 17 | Подшипник 7510А {ГОСТ 27365-87} | Подшипник 7510А {ГОСТ 27365-87} | |
| 18 | 103.02.00.002 | Втулка | |
| 19 | Манжета 2.2-58х80-1 {ГОСТ 8752-79/ОСТ 38.05146-78} | Манжета 2.2-58х80-1 {ГОСТ 8752-79/ОСТ 38.05146-78} | |
| 20 | 103К.02.00.003 | Болт | |
| 21 | 103.02.00.095 | Пружина | |
| 22 | Шплинт 2х12-06 {ГОСТ 397-79} | Шплинт 2х12-06 {ГОСТ 397-79} | |
| 23 | Шайба 6х1.2.04.06 {ГОСТ 11371-78} | Шайба 6х1.2.04.06 {ГОСТ 11371-78} | |
| 24 | 103.02.00.502 | Накладка | |
| 25 | 469-3502040-01 | Цилиндр колесный заднего тормоза | |
| 26 | 103.02.00.110 | Рычаг | |
| 27 | 103.02.00.035 | Пружина | |
| 28 | Шайба 8х1,5.01.08кп.06 {ГОСТ 11371-78} | Шайба 8х1,5.01.08кп.06 {ГОСТ 11371-78} | |
| 29 | Гайка М8-6Н.5.06 {ГОСТ 5919-73} | Гайка М8-6Н.5.06 {ГОСТ 5919-73} | |
| 30 | Шплинт 2х20-06 {ГОСТ 397-79} | Шплинт 2х20-06 {ГОСТ 397-79} | |
| 31 | 103.02.00.090 | Щит | |
| 32 | Болт М8-8gх16.46.06 {ГОСТ 7796-70} | Болт М8-8gх16.46.06 {ГОСТ 7796-70} | |
| 33 | Шайба 8 65Г 06 {ГОСТ 6402-70} | Шайба 8 65Г 06 {ГОСТ 6402-70} | |
| 34 | 103.02.00.057 | Прокладка | |
| 35 | 103.02.00.100 | Колодка | |
| 36 | 103.02.00.033 | Пружина | |
| 37 | 103.02.00.128 | Планка | |
| 38 | Гайка М14х1,5-6Н.04.06 {ГОСТ 15522-70} | Гайка М14х1,5-6Н.04.06 {ГОСТ 15522-70} | |
| 39 | 103.02.00.127 | Болт | |
| 40 | 103.02.00.230 | Сапун | |
| 40 | 298.430-ПЮ | Сапун | |
| 41 | 1601.01.01.034 | Пробка | |
| 42 | 103.02.00.220 | Картер ведущего моста | |
| 43 | 103.02.00.019 | Планка | |
| 44 | 103.02.00.097 | Гайка | |
| 45 | Гайка М16х1,5-6Н.04.06 {ГОСТ 2526-70} | Гайка М16х1,5-6Н.04.06 {ГОСТ 2526-70} | |
| 46 | 103.02.00.015 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
