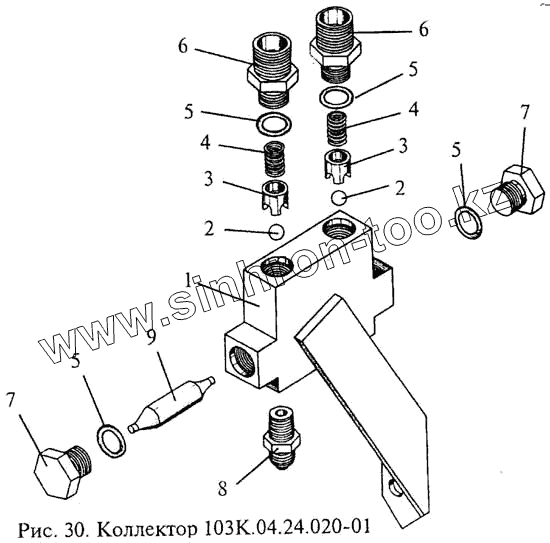

Каталог запасных частей к технике: МЗИК ЭП-103КО. Коллектор 103К.04.24.020-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
5
5
6
6
7
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали
1 103К.04.24.060-01 Корпус
2 Шарик 10,319-100 {ГОСТ 3722-81} Шарик 10,319-100 {ГОСТ 3722-81}
3 103К.04.24.023 Втулка
4 103К.04.24.024 Пружина
5 Кольцо 013-017-25-2-2 {ГОСТ 18829-73} Кольцо 013-017-25-2-2 {ГОСТ 18829-73}
6 103К.04.14.013 Штуцер
7 103К.04.24.025 Пробка
8 103К.04.04.049 Штуцер
9 103К.04.24.022 Толкатель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
