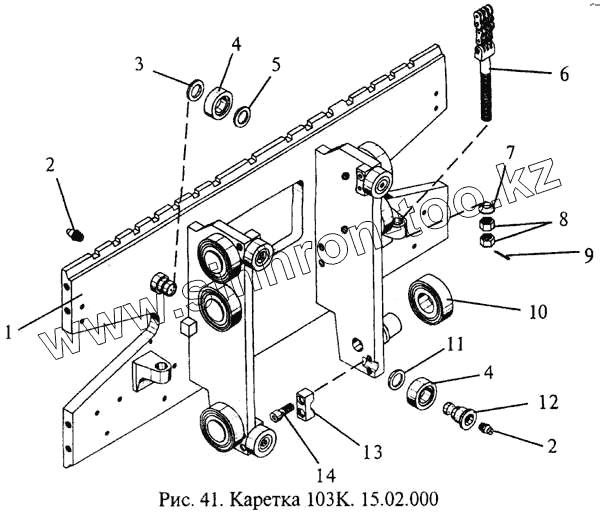

Каталог запасных частей к технике: МЗИК ЭП-103КО. Каретка 103К.15.02.000

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

6

7

8

9

10

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	103К.15.02.010		Каретка
2	Масленка 1.1.Ц6.хр. {ГОСТ 19853-74}		Масленка 1.1.Ц6.хр. {ГОСТ 19853-74}
3	103.26.02.007		Шайба
4	Подшипник 824904 С17 {ТУ 37.006.111-81}		Подшипник 824904 С17 {ТУ 37.006.111-81}
5	103.26.02.003		Втулка
6	103К.15.00.020-02		Цепь
7	Шайба 7019-0395 Хим.Фос.прм {ГОСТ 13438-68}		Шайба 7019-0395 Хим.Фос.прм {ГОСТ 13438-68}
8	Гайка М16х1,5.6Н.5.06 {ГОСТ 15521-70}		Гайка М16х1,5.6Н.5.06 {ГОСТ 15521-70}
9	Шплинт 3,2х32.029 {ГОСТ 397-79}		Шплинт 3,2х32.029 {ГОСТ 397-79}
10	Подшипник 460807 АС17 {ТУ 37.006.111-81}		Подшипник 460807 АС17 {ТУ 37.006.111-81}
11	103.26.02.006		Шайба
12	103.26.02.001		Ось
13	103.26.02.004		Крышка
14	103.26.02.005		Винт
