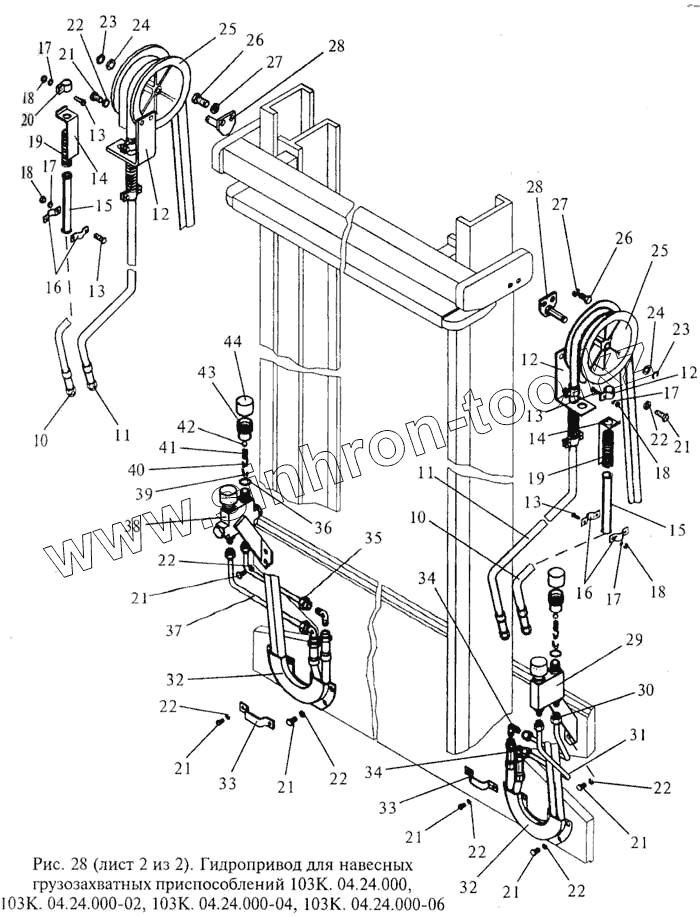

Каталог запасных частей к технике: МЗИК ЭП-103КО. Гидропривод для навесных грузозахватных приспособлений
10
10
10
11
11
11
12
12
12
13
13
13
13
14
14
15
15
16
16
17
17
17
17
18
18
18
18
19
19
20
21
21
21
21
21
21
21
21
22
22
22
22
22
22
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
30
31
32
32
33
33
34
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 103К.04.14.060-14 | Рукав высокого давления | |
| 10 | 103К.04.14.060-12 | Рукав высокого давления | |
| 11 | 103К.04.14.060-10 | Рукав высокого давления | |
| 11 | 103К.04.14.060-08 | Рукав высокого давления | |
| 12 | 103К.04.24.037 | Кронштейн | |
| 13 | Болт М6-8gх16.46.06 {ГОСТ 7798-70} | Болт М6-8gх16.46.06 {ГОСТ 7798-70} | |
| 14 | 103К.04.24.004 | Перегородка | |
| 15 | 103К.04.24.006 | Обечайка | |
| 16 | 103К.04.24.003 | Скоба | |
| 17 | Шайба 6 65Г 06 {ГОСТ 6402-70} | Шайба 6 65Г 06 {ГОСТ 6402-70} | |
| 18 | Гайка М6-6Н.5.06 {ГОСТ 5915-70} | Гайка М6-6Н.5.06 {ГОСТ 5915-70} | |
| 19 | 103К.04.24.005 | Пружина | |
| 20 | 103К.04.24.002 | Хомут | |
| 21 | Болт М8-8gх14.46.06 {ГОСТ 7796-70} | Болт М8-8gх14.46.06 {ГОСТ 7796-70} | |
| 22 | Шайба 8 65Г 06 {ГОСТ 6402-70} | Шайба 8 65Г 06 {ГОСТ 6402-70} | |
| 23 | Кольцо В20.65Г Хим.Фос.прм {ГОСТ 13943-86} | Кольцо В20.65Г Хим.Фос.прм {ГОСТ 13943-86} | |
| 24 | Шайба 20.04.06 {ГОСТ 9649-78} | Шайба 20.04.06 {ГОСТ 9649-78} | |
| 25 | 103К.04.04.003 | Ролик | |
| 26 | Болт М10-8gх20.58.06 {ГОСТ 7798-70} | Болт М10-8gх20.58.06 {ГОСТ 7798-70} | |
| 27 | Шайба 10 65Г 06 {ГОСТ 6402-70} | Шайба 10 65Г 06 {ГОСТ 6402-70} | |
| 28 | 103К.04.24.030 | Кронштейн | |
| 29 | 103К.04.24.020 | Коллектор | |
| 30 | 103К.04.24.010-01 | Трубопровод | |
| 31 | 103К.04.24.010 | Трубопровод | |
| 32 | 103К.04.24.008 | Крышка | |
| 33 | 103К.04.24.011 | Скоба | |
| 34 | 103К.04.24.009 | Угольник | |
| 35 | 103К.04.24.010-05 | Трубопровод | |
| 36 | 103.07.01.023 | Шайба | |
| 37 | 103К.04.24.010-04 | Трубопровод | |
| 38 | 103К.04.24.020-01 | Коллектор | |
| 39 | 1057-4616344А | Крестовина нижняя | |
| 40 | 1057-4616342А | Крестовина верхняя | |
| 41 | А16-2530034-1 | Пружина | |
| 42 | Шарик 14,288-60 {ГОСТ 3722-81} | Шарик 14,288-60 {ГОСТ 3722-81} | |
| 43 | 1057-4616332А | Корпус запорного устройства | |
| 44 | 103.07.01.013 | Колпачок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
