Каталог запасных частей к технике: МЗИК ДП-1604. Жгут 1602.00.03.150

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано ДП-1604 ЭП-103КО ЭП-1616 ЭТ-2054

Схема > Не выбрано Кабина Кабина Полик Пол Днище Сиденье Корпус Корпус Капот Кожух Облицовка Уплотнение Крышка Рамка защитная Агрегат силовой Агрегат силовой Педаль управления Система впуска Система питания Система выпуска Редуктор Редуктор Мост ведущий Мост ведущий Мост ведущий Редуктор Мост управляемый Мост управляемый Колесо 1602.02.00.010 Колесо 1616.03.00.010 Привод тормоза Трос Электрооборудование Жгут 1602.00.03.080 Перемычка 1602.00.03.100 Жгут 1602.00.02.160 Жгут 1602.00.03.110 Жгут 1602.00.03.150 Жгут 1604.00.03.080 Жгут 1604.00.03.090 Жгут 1604.00.03.100 Перемычка 1604.00.03.120, 1604.00.03.120-01 Перемычка 1604.00.03.130, 1604.00.03.130-01 Жгут 1604.00.03.140 Жгут 1604.00.03.150 Перемычка 1604.00.03.160 Перемычка 1604.00.03.170 Перемычка 1604.00.03.180 Жгут 1604.00.03. 200 Перемычка 1604.00.03.210 Перемычка 1604.00.03.220 Индикатор загрязнения Датчик уровня Пульт управления Шасси Фара поворотная Гидропривод Гидропривод Гидропривод Гидропривод Гидропривод Гидропривод Клапан управления Сервоцилиндр Клапан 1601.04.00.240 Клапан 1601.04.00.250 Механизм включения Распределитель Гидрораспределитель Блок клапанов "ИЛИ" Гидроцилиндр 1601.04.05.000, 1601.04.05.000-01 Гидроцилиндр 1601.04.06.000 Клапан переливной Фильтр воздушный Фильтр Клапан 1601.04.10.000 Фильтр масляный Клапан обратный Коллектор Дроссель 1601.04.19.000 Клапан 1601.04.20.000 Хомут 1602.10.03.000 Хомут 1602.10.03.000-01 Хомут 1601.04.00.180 Грузоподъемник 1602.15.00.000 Цилиндр 1602.15.05.000 Клапан 1602.15.00.020 Клапан 1602.15.00.040 Дроссель 1616.05.00.040 Цепь 1616.05.00.030-06 Цилиндр 1616.15.11.000 Грузоподъемник 1616.05.00.000 Грузоподъемник 1616.05.00.000 Цилиндр 1616.05.01.000 Клапан 1616.05.00.010 Цепь 1616.05.00.030-04 Грузоподъемник 1616.25.00.000 Грузоподъемник 1616.25.00.000 Грузоподъемник 1616.25.00.000 Грузоподъемник 1616.25.00.000 Цилиндр 1616.15.01.000 Цилиндр 1616.25.01.000, 1616.25.01.000-02 Дроссель 1616.15.00.040 Цепь 1616.05.00.030 Цепь 1616.05.00.030-02 Вила Комплект ЗИП Расположение основных элементов на погрузчике Расположение основных элементов на погрузчике Расположение основных элементов на погрузчике

1

2

3

4

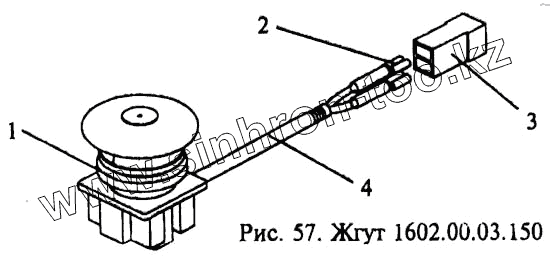

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Кнопка управления КЕ021 исп.1 грибовидная {ТУ 16-526.007-071}		Кнопка управления КЕ021 исп.1 грибовидная {ТУ 16-526.007-071}
2	Гнездо 203612-11 {ОСТ 37.003.032-88}		Гнездо 203612- 11 {ОСТ 37.003.032-88}
3	Колодка гнездовая 602602-11 {ОСТ 37.003.032-88}		Колодка гнездовая 602602-11 {ОСТ 37.003.032-88}
4	Провод МГШВ 1,0 {ТУ 16-505.437-82}		Провод МГШВ 1,0 {ТУ 16-505.437-82}

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
