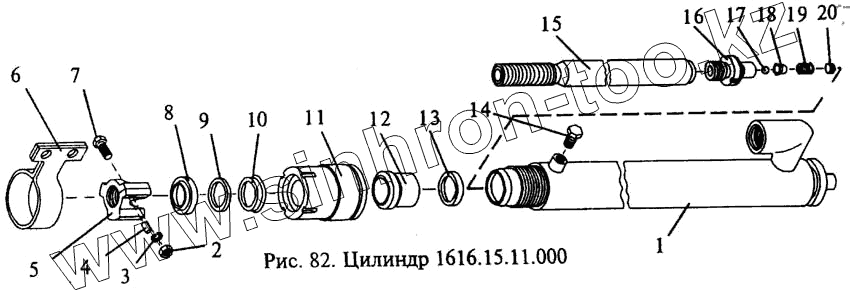

Каталог запасных частей к технике: МЗИК ДП-1604. Цилиндр 1616.15.11.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1616.15.11.010 | Труба | |
| 2 | Гайка М8-6Н.5.06 {ГОСТ 5915-70} | Гайка М8-6Н.5.06 {ГОСТ 5915-70} | |
| 3 | Шайба 8 65Г 06 {ГОСТ 6402-70} | Шайба 8 65Г 06 {ГОСТ 6402-70} | |
| 4 | Штифт 2х20.06 {ГОСТ 3128-70} | Штифт 2х20.06 {ГОСТ 3128-70} | |
| 5 | 1616.15.11.008 | Гайка | |
| 6 | 1616.15.11.017 | Хомут | |
| 7 | Болт М8-8gх35.46.06 {ГОСТ 7796-70} | Болт М8-8gх35.46.06 {ГОСТ 7796-70} | |
| 8 | 1616.15.11.080 | Грязесьемник | |
| 9 | 1616.15.11.016 | Кольцо | |
| 10 | 1616.15.11.055 | Манжета | |
| 11 | 1616.15.11.056 | Гайка | |
| 12 | 1616.15.11.002 | Втулка | |
| 13 | 1616.15.11.001 | Втулка | |
| 14 | 103К.05.01.009 | Пробка | |
| 15 | 1616.15.11.022 | Труба | |
| 16 | 1616.15.11.021 | Патрубок | |
| 17 | Шарик Б6-60 {ГОСТ 3722-81} | Шарик Б6-60 {ГОСТ 3722-81} | |
| 18 | 1216.15.11.024 | Втулка | |
| 19 | 1216.15.11.023 | Пружина | |
| 20 | Винт 6000-0451 {ГОСТ 13897-68} | Винт 6000-0451 {ГОСТ 13897-68} |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
