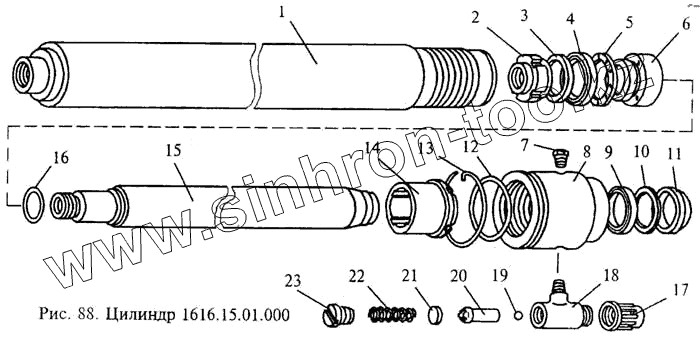

Каталог запасных частей к технике: МЗИК ДП-1604. Цилиндр 1616.15.01.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1616.15.01.020 | Труба | |
| 2 | 1616.15.01.012 | Гайка | |
| 3 | 1616.15.01.111 | Манжетодержатель | |
| 4 | Манжета 1-56х46-6 {ГОСТ 14896-84} | Манжета 1-56х46-6 {ГОСТ 14896-84} | |
| 5 | 1616.15.01.002 | Кольцо | |
| 6 | 1616.15.01.080 | Поршень | |
| 7 | 103К.05.01.009 | Пробка | |
| 8 | Грязесъемник 4-45 {ГОСТ 24811-81} | Грязесъемник 4-45 {ГОСТ 24811-81} | |
| 9 | 1216.15.01.007 | Кольцо | |
| 10 | Манжета 1-55х45-6 {ГОСТ 14896-84} | Манжета 1-55х45-6 {ГОСТ 14896-84} | |
| 11 | 1616.15.01.113 | Гайка | |
| 12 | Кольцо 064-070-36-2-2 {ГОСТ 18829-73} | Кольцо 064-070-36-2-2 {ГОСТ 18829-73} | |
| 13 | 1616.15.01.014 | Фиксатор | |
| 14 | 1616.15.01.003 | Втулка | |
| 15 | 1216.15.01.030 | Шток | |
| 16 | Кольцо 028-032-25-2-2 {ГОСТ 18829-73} | Кольцо 028-032-25-2-2 {ГОСТ 18829-73} | |
| 17 | 103К.15.01.027 | Колпачок | |
| 18 | 103К.15.11.121 | Корпус | |
| 19 | Шарик 4,763-100 {ГОСТ 3722-81} | Шарик 4,763-100 {ГОСТ 3722-81} | |
| 20 | 103К.15.01.060 | Поплавок | |
| 21 | 103К.15.01.017 | Шайба | |
| 22 | 103К.15.01.023 | Пружина | |
| 23 | 103К.15.01.022 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
