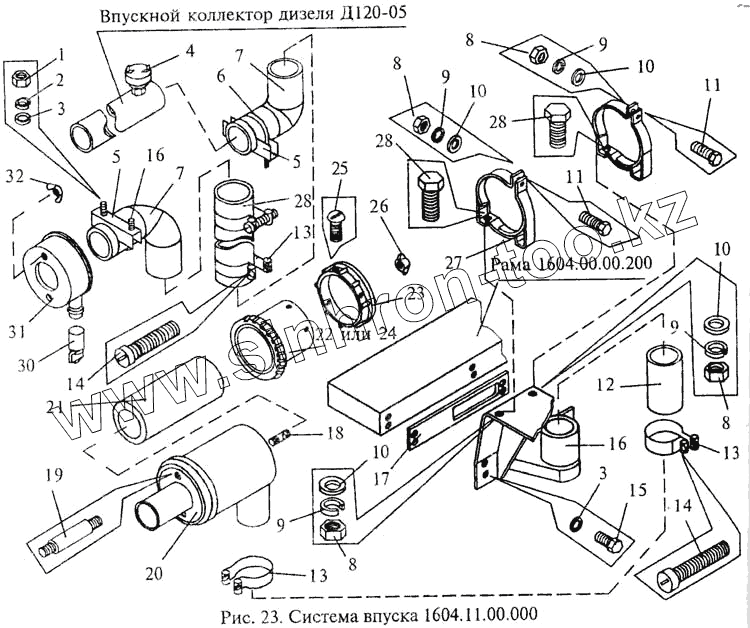

Каталог запасных частей к технике: МЗИК ДП-1604. Система впуска
1
2
3
3
4
5
5
6
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
12
13
13
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Винт 8-16-Кд {ОСТ 1.31501-80} | Винт 8-16-Кд {ОСТ 1.31501-80} | |
| 2 | Шайба 8 65Г 029 {ГОСТ 6402-70} | Шайба 8 65Г 029 {ГОСТ 6402-70} | |
| 3 | Шайба 0,8-8-14-Ц {ОСТ 1.34505-80} | Шайба 0,8-8-14-Ц {ОСТ 1.34505-80} | |
| 4 | Датчик сигнализатора засоренности воздушного фильтра 131.3839 {ТУ 37.003.1025-80} | Датчик сигнализатора засоренности воздушного фильтра 131.3839 {ТУ 37.003.1025-80} | |
| 5 | 1604.11.00.003 | Полка | |
| 6 | 1604.11.00.002 | Стремянка | |
| 7 | 1604.11.00.080 | Колено | |
| 8 | Гайка 6-Кд {ОСТ 1.33025-80} | Гайка 6-Кд {ОСТ 1.33025-80} | |
| 9 | Шайба 6 65Г 029 {ГОСТ 6402-70} | Шайба 6 65Г 029 {ГОСТ 6402-70} | |
| 10 | Шайба 1-6-10-Кд {ОСТ 1.34505-80} | Шайба 1-6-10-Кд {ОСТ 1.34505-80} | |
| 11 | Винт 6-20-Кд {ОСТ 1.31501-80} | Винт 6-20-Кд {ОСТ 1.31501-80} | |
| 12 | 1604.11.00.004 | Патрубок | |
| 13 | 1604.11.00.070 | Хомут | |
| 14 | Винт 6-36-Ц {ОСТ 1.31515-84} | Винт 6-36-Ц {ОСТ 1.31515-84} | |
| 15 | Винт 6-16-Кд {ОСТ 1.31501-80} | Винт 6-16-Кд {ОСТ 1.31501-80} | |
| 16 | 1604.11.00.090 | Кронштейн | |
| 17 | 1604.11.00.001 | Прокладка | |
| 18 | Шпилька 2М10-6ех35.66.029 {ГОСТ 22036-76} | Шпилька 2М10-6ех35.66.029 {ГОСТ 22036-76} | |
| 19 | 1604.11.00.013 | Стойка | |
| 20 | 1604.11.00.020 | Корпус | |
| 21 | 2141-1109010 | Фильтроэлемент воздушный | |
| 22 | 1604.11.00.111 | Завихритель | |
| 23 | 1604.11.00.112 | Крышка | |
| 24 | 1604.11.00.011 | Крышка | |
| 25 | Винт 4-10-Ц {ОСТ 1.31566-80} | Винт 4-10-Ц {ОСТ 1.31566-80} | |
| 26 | Гайка 10-Кд-Фос.Окс {ОСТ 1.11491-74} | Гайка 10-Кд-Фос.Окс {ОСТ 1.11491-74} | |
| 27 | 1604.11.00.060 | Хомут | |
| 28 | Винт 6-14-Ц {ОСТ 1.31501-80} | Винт 6-14-Ц {ОСТ 1.31501-80} | |
| 29 | 1604.11.00.005 | Патрубок | |
| 30 | 1604.11.00.012 | Наконечник | |
| 31 | 1604.11.00.050 | Крышка | |
| 32 | Гайка 6-Кд-Фос.Окс {ОСТ 1.11491-74} | Гайка 6-Кд-Фос.Окс {ОСТ 1.11491-74} |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
