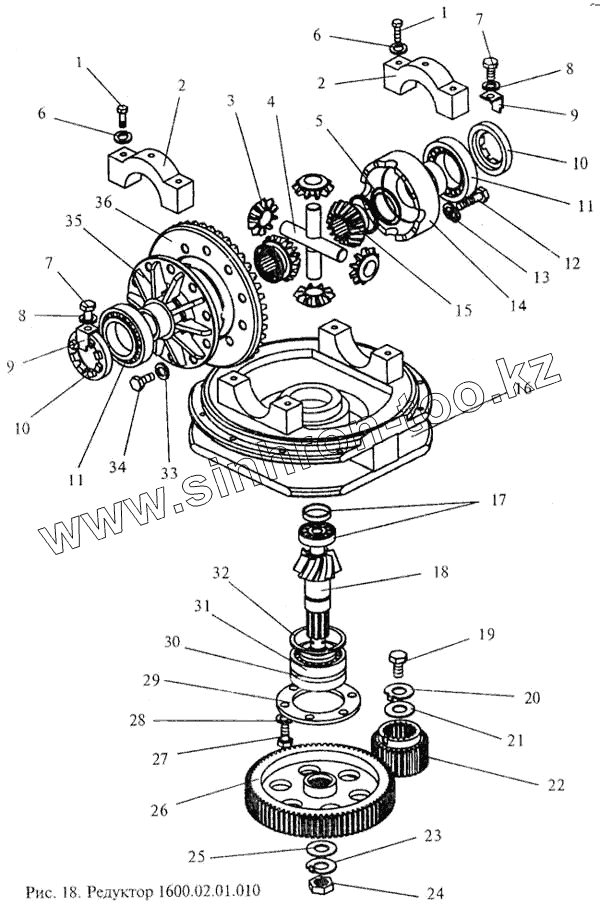

Каталог запасных частей к технике: МЗИК ДП-1604. Редуктор
1
1
2
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
30
31
32
32
32
32
32
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт М12х1,25-6gх60.56.06 {ГОСТ 7798-70} | Болт М12х1,25-6gх60.56.06 {ГОСТ 7798-70} | |
| 2 | 1216.02.00.080 | Крышка | |
| 3 | 452-2403055 | Сателлит дифференциала | |
| 4 | 451Д-2403060-02 | Ось сателлитов | |
| 5 | 69-2403030 | Шайба опорная | |
| 6 | Шайба 12 ОТ 65Г 06 {ГОСТ 6402-70} | Шайба 12 ОТ 65Г 06 {ГОСТ 6402-70} | |
| 7 | Болт М8-8gх14.46.06 {ГОСТ 7796-70} | Болт М8-8gх14.46.06 {ГОСТ 7796-70} | |
| 8 | Шайба 8 ОТ 65 Г 06 {ГОСТ 6402-70} | Шайба 8 ОТ 65 Г 06 {ГОСТ 6402-70} | |
| 9 | 1216.02.00.027 | Стопор | |
| 10 | 1216.02.00.089 | Гайка | |
| 11 | Подшипник 7510А {ГОСТ 27365-87} | Подшипник 7510А {ГОСТ 27365-87} | |
| 12 | 201509-П | Болт М10-6gх60.68 ОСТ 37.001.123-75 | |
| 13 | 252136-П2 | Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-75 | |
| 14 | 452-2403016 | Коробка дифференциала | |
| 15 | 452-2403050 | Шестерня полуоси | |
| 16 | 1216.02.00.039 | Картер редуктора | |
| 17 | 451Д-2402041-01 | Подшипник шестерни в сборе | |
| 18 | 3741-2402017 | Шестерня ведущая главной передачи заднего моста | |
| 19 | Болт М12-8gх30.88.06 {ГОСТ 15521-70} | Болт М12-8gх30.88.06 {ГОСТ 15521-70} | |
| 20 | 1600.02.01.006 | Шайба | |
| 21 | 1600.02.01.005 | Шайба | |
| 22 | 1600.02.01.003 | Шестерня | |
| 23 | 1600.02.01.013 | Шайба | |
| 24 | Гайка М20х1,5-6Н.5.06 {ГОСТ 15521-70} | Гайка М20х1,5-6Н.5.06 {ГОСТ 15521-70} | |
| 25 | 1216.02.00.036 | Шайба | |
| 26 | 1600.02.01.012 | Колесо зубчатое | |
| 27 | Болт 10-26-Ц {ОСТ 1.31102-80} | Болт 10-26-Ц {ОСТ 1.31102-80} | |
| 28 | Шайба 10 ОТ 65Г 06 {ГОСТ 6402-70} | Шайба 10 ОТ 65Г 06 {ГОСТ 6402-70} | |
| 29 | 1216.02.00.032 | Крышка | |
| 30 | 1216.02.00.034-01 | Кольцо | |
| 30 | 1216.02.00.034-15 | Кольцо | |
| 30 | 1216.02.00.034-14 | Кольцо | |
| 30 | 1216.02.00.034-13 | Кольцо | |
| 30 | 1216.02.00.034-12 | Кольцо | |
| 30 | 1216.02.00.034-11 | Кольцо | |
| 30 | 1216.02.00.034-10 | Кольцо | |
| 30 | 1216.02.00.034-09 | Кольцо | |
| 30 | 1216.02.00.034-07 | Кольцо | |
| 30 | 1216.02.00.034-06 | Кольцо | |
| 30 | 1216.02.00.034-05 | Кольцо | |
| 30 | 1216.02.00.034-04 | Кольцо | |
| 30 | 1216.02.00.034-03 | Кольцо | |
| 30 | 1216.02.00.034-02 | Кольцо | |
| 30 | 1216.02.00.034 | Кольцо | |
| 30 | 1216.02.00.034-08 | Кольцо | |
| 31 | 57707АУ | Подшипник | |
| 32 | 1216.02.00.028 | Кольцо | |
| 32 | 1216.02.00.028-05 | Кольцо | |
| 32 | 1216.02.00.028-04 | Кольцо | |
| 32 | 1216.02.00.028-03 | Кольцо | |
| 32 | 1216.02.00.028-02 | Кольцо | |
| 32 | 1216.02.00.028-01 | Кольцо | |
| 33 | 252137-П2 | Шайба 12 ОТ 65Г ОСТ 37.001.115-75 | |
| 34 | 350004 | Болт специальный М12х1,25-6gх22.10 | |
| 35 | 3741-2403019 | Чашка коробки левая | |
| 36 | 3741-2402060 | Шестерня ведомая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
